日本KOFLOC小島-數字質量流量控制器MODEL DF-250C SERIES
數字質量流量控制器
MODEL DF-250C SERIES
DF- 250系列是一款高性能數字質量流量控制器， 可在1秒內(所有區域)實現低于50 SLM的響應。
該系列提供高達500 SLM的高流顯系列。
DF350
DF300
DF550
DF200
標準氣體用真實氣體校準
~50 SLM在整個區域內1秒內快速響應
從10SCCM到500SLM的陣容
標準配備通訊功能（RS485）
RoHS。符合CE標準
| 傳感器方式 | 熱繞組傳感器 | |||||
|---|---|---|---|---|---|---|
| 閥門方式 | 比例電磁閥（未通電時關閉） | |||||
| 目標氣體（* 1） | N2，空氣，H2，He，Ar，O2，CO2等 （未描述的氣體是N2當量校準） | 空氣，N2 | ||||
| 流量范圍（* 2） | 10 SCCM到10 SLM | 20至50 SLM （二氧化碳：20至30 SLM） | 100,150 SLM | 200,300 SLM | 400,500 SLM（* 3） | |
| 控制范圍 | 2~100％（F.S.） | 5~100％（F.S.） | ||||
| 響應速度 | 總流量控制范圍在1秒內 （wihtin±2％F。S.） | 1.5秒或更短 10％或更少是3秒或更短 （在±2％F。內） | 2秒或更短（±2％FS內） | |||
| L：50.149kPa H：150.300kPa | L：150.249kPa H：250.350kPa | L：200。299kPa（* 9）H：300。350kPa | ||||
| 精度（* 4） | ±1.0%F.S. | ±2.0%F.S. | ||||
| 再現性 | ±0.25%F.S. | ±0.5%F.S. | ||||
| 工作壓差（* 5） | 50至300千帕 （Ar，CO2：100至300 kPa） | 100至300千帕 （Ar，CO 2：150至300 kPa） | 150至350千帕 | 200 SLM：200至350 kPa 300 SLM：250至350 kPa | 400 SLM：200至350 kPa 500 SLM：250至350 kPa | |
| 最大入口壓力 | 500kPa(G) | |||||
| 耐壓 | 980kPa(G) | |||||
| He泄漏率（* 6） | 1 x 10-8 Pa.m3 / sec以下 | 1 x 10-7 Pa.m3 / sec以下 | ||||
| 溫度 | 工作溫度 | 5～50℃ | ||||
| 精度保證溫度 | 15～35℃ | |||||
| 允許儲存溫度 | -10～60℃ | |||||
| 允許工作濕度 | 10～90%RH （無結露） | |||||
| 氣體接觸材料 | SUS316，SUS316L，磁性不銹鋼，Ni，PTFE，PCTFE，F(xiàn)KM | |||||
| 電氣連接 | D-sub 9針KFC標準（符合SEMI標準）， RJ-45模塊化插孔x 2 | D-sub 9針KFC標準（符合SEMI標準）， HR-10A×2 | ||||
| 流量設定信號 | 0~5 VDC（輸入電阻約1MΩ） | |||||
| 流量輸出信號 | 0~5 VDC（負載電阻10kΩ以上） | |||||
| 數字通信 | 使用RS485旋轉開關設置地址：最多99（9600 bps） | |||||
| 所需電源（DC） | +15 VDC（±5％）：150 mA， -15 VDC（±5％）：150 mA | +15 VDC（±5％）：150 mA， -15VDC（±5％）：250mA | 24 VDC（±10％）：450 mA（DC插孔.D-sub） | |||
| 接頭（* 7） | 1 / 4F 900（標準），1/4 UJR，Rc1 / 4 | 1/2 SW（標準），3/4 SW | ||||
| 安裝姿勢 | 推薦水平方向 | |||||
| 重量（* 8） | 約850g | 約1000g | 約2250g | 約3500g | ||
（* 1）應為干燥氣體，清潔氣體，無腐蝕性成分，灰塵，霧氣等。
（* 2）流量校準單元SCCM和SLM是在0°C和1 atm下轉換為質量流量cc / min和L / min的值。
（* 3）工作壓力范圍內的輸出流量為1％或更低。
（* 4）流量范圍的精度（最大滿量程）。
（* 5）工作壓差可能因規格而異。
（* 6）不含滲透。
長期滲透引起的泄漏量（參考值）為1×10.6Pa·m3 / sec以下。
（* 7）如需其他接頭，請另行詢問。
（* 8）沒有配件的重量。
（* 9）300 SLM，500 SLM將為L：250。299 kPa。

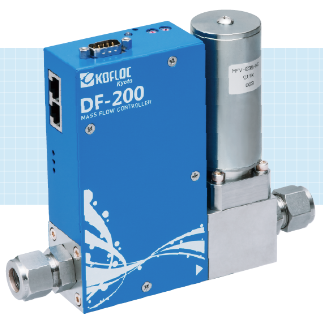

（* 8）對于50 SLM或更低，請參考DF-200C尺寸。
