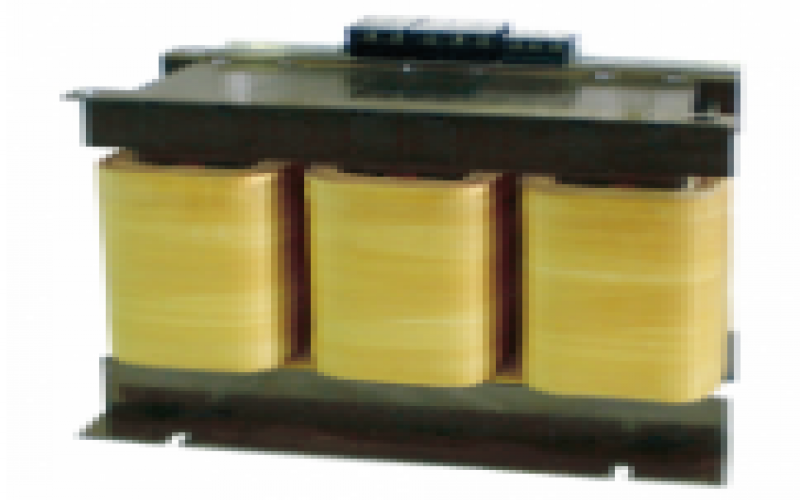

日本TOYO東洋電機干式變壓器（TKH4系列）
我們按時為客戶提供更高質量的解決方案（環境增強和優化）。
| 型 | 干式自冷式TKH4系列 |
|---|---|
| 正常使用狀態 | 室外，環境溫度-5~40°C（日平均35°C以下，年平均20°C以下） |
| 適用標準 | JEC-2200（2014）變壓器和JEM-1310（2001）干式變壓器 |
| 耐熱等級和溫升極限 | 耐熱等級“H”，溫升極限 140 K（繞組平均溫升） |
| 設施位置 | 室內獨立安裝，隔間存儲 |
| 相數 | 單相的 | 單相的 | 三個階段 | 三個階段 | |||
|---|---|---|---|---|---|---|---|
| 頻率 （Hz） | 50/60 或 60 | 50/60 | 60 | 50/60 | 60 | 50/60 | 60 |
| 初級電壓 （V） | F220-R210-F200型 | F440-R420-F400型 | F460-R440-F420型 | F440-R420-F400型 | F460-R440-F420型 | F440-R420-F400型 | F460-R440-F420型 |
| 次級電壓 （V） | 105 | 210-105 | 210 | 210/121 | |||
| 布線 | 單相兩線制 | 單相三線 |  |  | |||
| 容量 （kVA） | 5 | 5 | 5 | 5 | |||
| 7.5 | 7.5 | 7.5 | 7.5 | ||||
| 10 | 10 | 10 | 10 | ||||
| 15 | 15 | 15 | 15 | ||||
| 20 | 20 | 20 | 20 | ||||
| 30 | 30 | 30 | 30 | ||||
| 40 | 40 | 40 | 40 | ||||
| 50 | 50 | 50 | 50 | ||||
| 75 | 75 | 75 | 75 | ||||
| 100 | 100 | 100 | 100 | ||||
| 150 | ー | 150 | 150 | ||||
| 200 | ー | 200 | 200 | ||||
| 300 | ー | 300 | 300 | ||||
| 相數 | 三相/兩相斯科特 | 三相/一相反V型 | |
|---|---|---|---|
| 頻率 （Hz） | 50/60 | 60 | 50/60 或 60 |
| 初級電壓 （V） | 210（100kVA以下） 420（100kVA以下） | 210（100kVA以下） 440（100kVA以下） | F220-R210-F200型 |
| 次級電壓 （V） | 210-105 | 210-105 | |
| 布線 |  |  | |
| 容量 （kVA） | 5 | 5 | |
| 7.5 | 7.5 | ||
| 10 | 10 | ||
| 15 | 15 | ||
| 20 | 20 | ||
| 30 | 30 | ||
| 40 | ー | ||
| 50 | ー | ||
| 75 | ー | ||
| 100 | ー | ||
| 150 | ー | ||
| 200 | ー | ||
| 300 | ー | ||
