日本TOYO東洋電機光伏發電系統并網用低壓隔離變壓器特征IP32 防護等級，室外外殼IP34也可用于屋頂戶外安裝（前提是外殼底部未松開）也可以制造防雷規格。也可以使用非晶變壓器進行制造，從而顯著降低待機功耗。也可以提出使用無線電波的監測系統。 主要技術指標名字三層變壓器相數3φ頻率50/60Hz 或 60Hz額定容量10kVA，20kVA，30kVA，40kVA，50kVA初級/次級電壓200V/

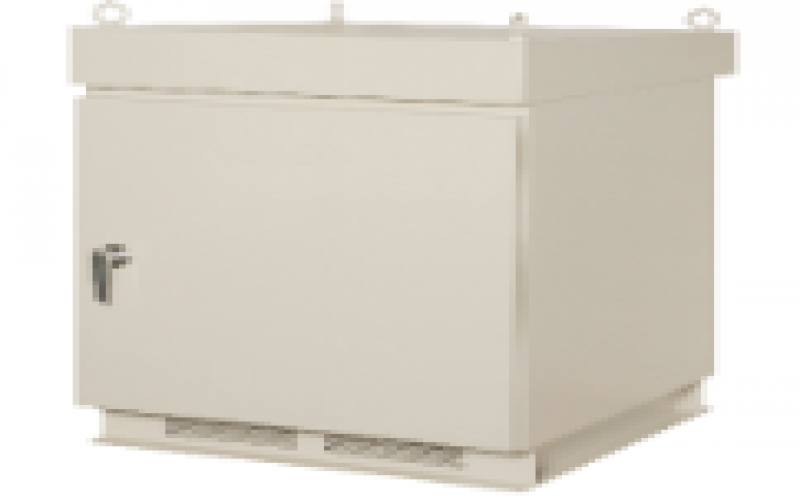

日本TOYO東洋電機光伏發電系統并網用低壓隔離變壓器
| 名字 | 三層變壓器 | ||
|---|---|---|---|
| 相數 | 3φ | ||
| 頻率 | 50/60Hz 或 60Hz | ||
| 額定容量 | 10kVA，20kVA，30kVA，40kVA，50kVA | ||
| 初級/次級電壓 | 200V/200V或210V/210V | ||
| 布線 | Δ-Δ | ||
| 耐熱等級 | H | ||
| 溫升極限 | 140 千米賽 | ||
| 冷卻方式 | 干式自冷卻 | ||
| 額定 | 繼承 | ||
| 油漆顏色 | 孟塞爾 5Y7/1 半光面 | ||
| 適用標準 | JEC-2200 （1995） 變壓器 JEM-1310 （2001） 干式變壓器的溫升限值和繞組參考溫度（耐熱等級 H） | ||
| 外殼保護等級 | 室內型 | IP2X防護等級 | 沒有水的地方（房屋、辦公室、商店、工廠） |
| 戶外型（防濺） | IP23防護等級 | 從上方暴露在雨水中的地方（建筑物的外墻、屋檐下、障礙物較多的室外） | |
| 戶外型（防濺） | IP34防護等級 | 暴露在風雨中的側面或斜坡上的地方（屋頂、障礙物很少的戶外） | |
| 型 | 額定容量 （kVA） | 頻率 （Hz） | 初級/次級電壓 （V） | 外形尺寸 | 固定孔 （mm） | 端子尺寸 | 毛 重 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | D | H | XS系列 | YS公司 | 主終端 | 輔助終端 | |||||
| TY15□-2X | 10 | 50/60 | 200/200 或 210/210 | 520 | 520 | 645 | 460 | 400 | M5型 | M5型 | 105 |
| TY25□-2X | 20 | 620 | 620 | 845 | 560 | 500 | M8型 | M8型 | 160 | ||
| TY35□-2X | 30 | 720 | 670 | 855 | 660 | 550 | M8型 | M8型 | 205 | ||
| TY45□-2X系列 | 40 | M8型 | M8型 | 245 | |||||||
| TY55□-2X | 50 | M10型 | M10型 | 295 | |||||||
| TY16□-2X | 10 | 60 | 520 | 520 | 645 | 460 | 40 | M5型 | M5型 | 95 | |
| TY26□-2X | 20 | 620 | 620 | 845 | 560 | 500 | M8型 | M8型 | 145 | ||
| TY36□-2X | 30 | 720 | 670 | 855 | 660 | 550 | M8型 | M8型 | 195 | ||
| TY46□-2X系列 | 40 | M8型 | M8型 | 245 | |||||||
| TY56□-2X系列 | 50 | M10型 | M10型 | 270 | |||||||
| 型 | 額定容量 （kVA） | 頻率 （Hz） | 初級/次級電壓 （V） | 外形尺寸 | 固定孔 （mm） | 端子尺寸 | 毛 重 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | 第1天 | 第2天 | D | H | XS系列 | YS公司 | 主終端 | 輔助終端 | |||||
| TY15□-23型 | 10 | 50/60 | 200/200 或 210/210 | 810 | 380 | 350 | 730 | 750 | 530 | 620 | M5型 | M5型 | 150 |
| TY25□-23型 | 20 | M8型 | M8型 | 200 | |||||||||
| TY35□-23型 | 30 | M8型 | M8型 | 255 | |||||||||
| TY45□-23型 | 40 | M10型 | M10型 | 335 | |||||||||
| TY55□-23型 | 50 | M10型 | M10型 | 385 | |||||||||
| TY16□-23型 | 10 | 60 | M5型 | M5型 | 135 | ||||||||
| TY26□-23型 | 20 | M8型 | M8型 | 180 | |||||||||
| TY36□-23型 | 30 | M8型 | M8型 | 225 | |||||||||
| TY46□-23型 | 40 | M10型 | M10型 | 295 | |||||||||
| TY56□-23型 | 50 | M10型 | M10型 | 335 | |||||||||
| 型 | 額定容量 （kVA） | 頻率 （Hz） | 初級/次級電壓 （V） | 外形尺寸 | 固定孔 （mm） | 端子尺寸 | 毛 重 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | D | H | XS系列 | YS公司 | 主終端 | 輔助終端 | |||||
| TY15□-34型 | 10 | 50/60 | 200/200 或 210/210 | 700 | 700 | 1100 | 500 | 650 | M5型 | M5型 | 245 |
| TY25□-34型 | 20 | M8型 | M8型 | 295 | |||||||
| TY35□-34型 | 30 | 800 | 800 | 1100 | 600 | 750 | M8型 | M8型 | 380 | ||
| TY45□-34型 | 40 | M10型 | M10型 | 460 | |||||||
| TY55□-34型 | 50 | M10型 | M10型 | 510 | |||||||
| TY16□-34型 | 10 | 60 | 700 | 700 | 1100 | 500 | 650 | M5型 | M5型 | 230 | |
| TY26□-34型 | 20 | M8型 | M8型 | 275 | |||||||
| TY36□-34型 | 30 | 800 | 800 | 1100 | 600 | 750 | M8型 | M8型 | 350 | ||
| TY46□-34型 | 40 | M10型 | M10型 | 420 | |||||||
| TY56□-34型 | 50 | M10型 | M10型 | 460 | |||||||
