日本TOYO東洋電機K-rate變壓器（用于諧波保護）特征服務器（二次側負載設備）由于非線性負載而產生諧波。 諧波使電源波形失真，導致變壓器發熱異常，影響供電系統設備（尤其是IT設備）。諧波對變壓器的影響集膚效應導致繞組負載損耗增加渦流損耗增加增加 N 相電流考慮到這些因素，東洋電機的K-rate變壓器是一種輕巧緊湊的變壓器 主要技術指標冷卻方式干式自冷卻使用條件室內使用，環境溫度-5~40°C（

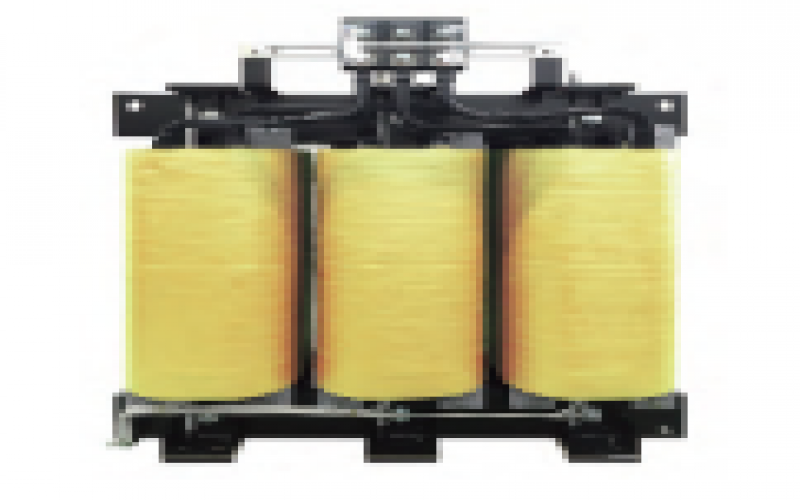

日本TOYO東洋電機K-rate變壓器（用于諧波保護）
| 冷卻方式 | 干式自冷卻 |
|---|---|
| 使用條件 | 室內使用，環境溫度-5~40°C（日平均35°C以下，年平均20°C以下），海拔1000m以下 |
| 描述 Standards | JEC-2200 （2014） 變壓器和 JEM-1310 （200） 干式變壓器的溫升限值和 繞組參考溫度（耐熱等級 H） UL-1561 21.1.4（溫升） |
| 耐熱等級 | 耐熱等級“H” 溫升極限 140 K（繞組溫升） |
| 安裝位置 | 室內獨立安裝隔間存儲 |
| 諧波抗擾度 | K=13 |
| 中性點電流 | 200% 兼容 |
| 勵磁浪涌電流 | 小于或等于 2 次 |
| % 阻抗 | 6%以下（K=13點鐘） |
| 相數 | 三個階段 | 三相/兩相斯科特 |
|---|---|---|
| 頻率 [Hz] | 50 或 60 | |
| 初級電壓 [V] | F440-R420-F400（50赫茲） | 420（50赫茲） |
| F460-R440-F420（60赫茲） | 440（60赫茲） | |
| 次級電壓 [V] | R210/121-F182/105型 | 210-105×2 電路 |
| 布線 | 7 線 （△-Y） |  |
| 容量 （kVA） | 100 | 100 |
| 150 | 150 | |
| 200 | 200 | |
| 250 | 250 | |
| 300 | 300 | |
銘牌、接地端子、危險標簽、
雙護罩 *1
防震橡膠
表盤溫度計（帶最高溫度指示器指針）*2 輪子*3
溫度保護器（溫控器：常閉）
*1 帶
專用端子的雙護罩 *2 藤蔓長度為2.5m
。 將顯示器安裝到電路板側。
*3 請注明移動方向。
