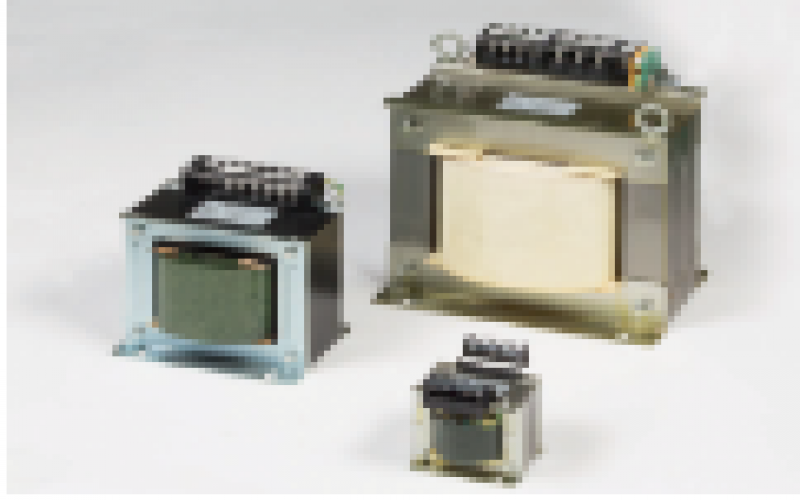

日本TOYO東洋電機干式變壓器TYD系列（小容量）
特征
該變壓器適用于室內操作面板和控制面板。 我們也有廣泛的電壓規格。
主要技術指標
| 冷卻方式 | 干式自冷卻 |
|---|---|
| 常規使用條款 | 室內使用，環境溫度：-5~40°C（日平均35°C以下，年平均20°C 以下） 海拔高度：1000m以下 |
| 適用標準 | JIS C 6436、JIS C 5310 |
| 絕緣類型 和 溫升限制 | A類：60K（30VA~75VA） E型：75K（100VA~3kVA） B類：80K（4kVA~5kVA） |
| 安裝位置 | 室內控制面板，存儲在控制柜中 |
| 相數 | 單相的 | ||||||
|---|---|---|---|---|---|---|---|
| 頻率 （Hz） | 50/60 | ||||||
| 初級電壓 （V） | 440-400-380 | 220-200 | 110-100 | ||||
| 次級電壓 （V） | 220-200 | 110-100 | 220-200 | 110-100 | 26-24 | 110-100 | 26-24 |
| 容量 （VA） | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
| 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
| 750 | 750 | 750 | 750 | 750 | 750 | 750 | |
| 1千米 | 1千米 | 1千米 | 1千米 | 1千米 | 1千米 | 1千米 | |
| 1,5 千米賽 | 1,5 千米賽 | 1,5 千米賽 | 1,5 千米賽 | － | 1,5 千米賽 | － | |
| 2K | 2K | 2K | 2K | － | 2K | － | |
| 2,5 千米賽 | 2,5 千米賽 | 2,5 千米賽 | 2,5 千米賽 | － | 2,5 千米賽 | － | |
| 3K | 3K | 3K | 3K | － | 3K | － | |
| 4K | 4K | 4K | 4K | － | 4K | － | |
| 5K | 5K | 5K | 5K | － | 5K | － | |
■ 標準設備
銘牌
帶接線端子（帶保護蓋）
帶接地端子
靜電屏蔽端子
