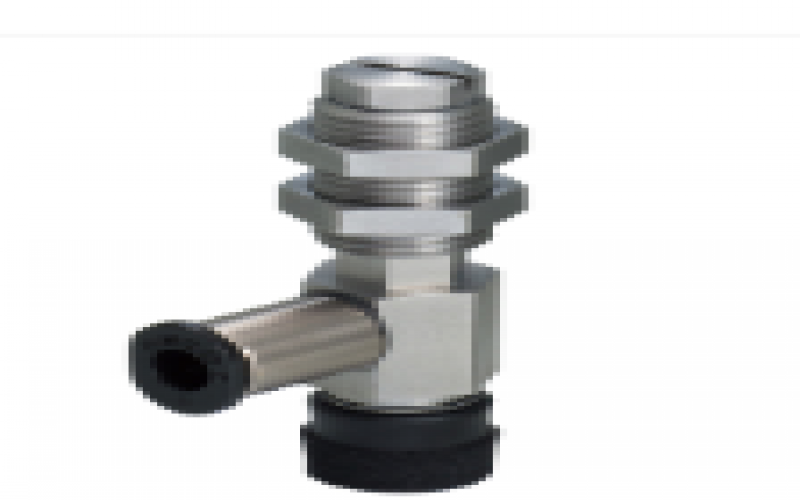

日本PISCO碧鑠科 彈簧式真空出口臥式迷你型，內置一鍵式接頭VPMD20-4SS-6J
特長
建物の外壁材や小さな石物や貝殻のようなワークに最適。
建物の外壁材や小さな石物や貝殻のような表面が凹凸のワークに最適。
豊富なパッドサイズ、ホルダ形狀のバリエーション。
パッドサイズ：9種。
ホルダ形狀：11種。
パッド材質に機械的強度?耐摩耗性?耐久性に優れたシリコーンも用意。
従來品に比べ、スポンジ密度が高く圧縮に対する歪みを抑えます。
食品、添加物などの規格基準（厚生省告示第370號）に適合。
食品関係のワーク吸著搬送にも最適。
スプリング式ホルダのストロークが選択可能に。
従來のロングストロークカバー付ホルダをVPC、VPDと統合。
ストローク：6、10、15、20mm
従來のロングストロークカバー無しホルダはVPOC、VPODとしてリニューアル。
ストローク：20、30、40、50mm
スプリング式ホルダに低発塵タイプが新登場。
従來のスプリング式ホルダに比べ低発塵。
騒音レベル：45dBで低騒音を?qū)g現。
接続可能なパッドサイズ：φ10～φ50mm
ストローク：5、10、15mmを用意。
「流路に銅を主成分とする金屬材料不使用」?「低濃度オゾン対策」向けの分野に対応するパッドホルダも用意。
-S3仕様:流路に銅を主成分とする金屬材料不使用,シールゴム材質にはHNBRまたはFKMを採用。
仕様
パッド材質
| 材質 | クロロプレンゴム、シリコーンゴム |
|---|
ホルダ種類
| 固定式真空取出口 上 | VPMA(ミニ)／VPA(スタンダード) |
|---|---|
| 固定式真空取出口 橫 | VPMB(ミニ)／VPB(スタンダード) |
| スプリング式真空取出口 上 | VPMC(ミニ)／VPC(スタンダード)／VPOC(カバー無し)／VPLFC(低発塵) |
| スプリング式真空取出口 橫 | VPMD(ミニ)／VPD(スタンダード)／VPOD(カバー無し) |
| スプリング式直付型 | VPF |
適用サイズ
パッドサイズ(mm)
| パッドサイズ | φ10, φ15, φ20, φ25, φ30, φ35, φ50, φ70, φ100 |
|---|
真空取出口チューブサイズ
| ワンタッチ継手 | φ1.8, φ2, φ3, φ4, φ6, φ8 |
|---|---|
| バーブ継手(適用チューブ外徑×內徑) (mm) | φ3×φ2, φ4×φ2.5, φ6×φ4 |
※)パッドサイズにより選択できる真空取出口サイズが異なります。
真空取出口ネジサイズ
| メートルメネジ | M5×0.8, M6×1 |
|---|---|
| 管用平行メネジ | G1/8 |
| オネジ | M14×1 |
理論吸著力グラフ
構造図
