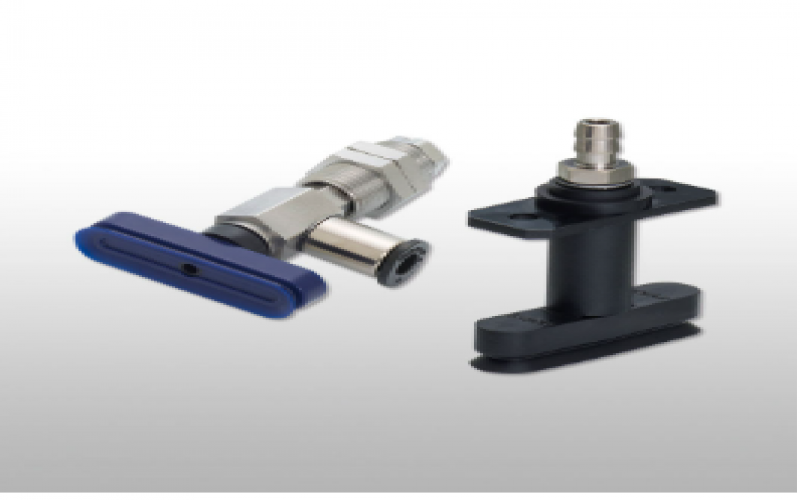

日本PISCO碧鑠科橢圓型真空吸盤 帶墊螺釘套件VP3.5x7EN-M6
特長
基板や半導體のような長いワークの搬送に最適。
基板や半導體のような長いワークの搬送に最適。
豊富なパッドサイズ、パッド材質、ホルダ形狀のバリエーション。
パッドサイズ：13種。
パッド材質：9種。
ホルダ形狀：14種。
スプリング式ホルダのストロークが選択可能に。
従來のロングストロークカバー付ホルダをVPC、VPDと統合。
ストローク：6、10、15、20mm
従來のロングストロークカバー無しホルダはVPOC、VPODとしてリニューアル。
ストローク：20、30、40、50mm
スプリング式ホルダに低発塵タイプが新登場。
従來のスプリング式ホルダに比べ低発塵。
騒音レベル：45dBで低騒音を?qū)g現。
パッド全サイズに接続可能。
ストローク：5、10、15mmを用意。
「流路に銅を主成分とする金屬材料不使用」?「低濃度オゾン対策」向けの分野に対応するパッドホルダも用意。
-S3仕様:流路に銅を主成分とする金屬材料不使用,シールゴム材質にはHNBRまたはFKMを採用。
貼付防止タイプは真空パッド表面の特殊コーティングによりワークへの貼付を防止。
特殊コーティングにより滑り性が格段に向上。吸著痕を減らし、軽量ワークや薄物ワークの貼付き防止に効果的。
吸著痕軽減タイプは薬液処理により吸著痕を軽減。
環境に優しい薬液による表面改質により、吸著痕を軽減。
仕様
パッド材質
| 材質 | ニトリルゴム、シリコーンゴム、ウレタンゴム、フッ素ゴム、導電性シリコーンゴム、導電性ブタジエンゴム(低抵抗タイプ)、導電性NBR(低抵抗タイプ)、HNBR、EPDM |
|---|
※1)導電性シリコーンゴムの材質は、靜電気を逃がすシリコーンゴムです。（體積抵抗率：10?Ω·cm以下）
※2)導電性ブタジエンゴム（低抵抗タイプ）の材質は、ブタジエンゴムです。（體積抵抗率：200Ω·cm以下）
※3)パッドサイズ：2×4、3.5×7mmに導電性ブタジエンゴム（低抵抗タイプ）の設定はありません。パッドサイズ：4×30mmのゴム材質には、ウレタン（U）とフッ素（F）の設定がありません。
※4)導電性NBR（低抵抗タイプ）の材質は、ニトリルゴムです。（體積抵抗率：200Ω·cm以下）
※5)ニトリルゴム（N）と導電性NBR（低抵抗タイプ）（NE）は、低濃度オゾン対策を目的とする用途には適しておりません。
ホルダ種類
| 固定式真空取出口 上 | VPMA(ミニ)／VPA(スタンダード)／VPAE |
|---|---|
| 固定式真空取出口 橫 | VPMB(ミニ)／VPB(スタンダード)／VPBE |
| スプリング式真空取出口 上 | VPMC(ミニ)／VPC(スタンダード)／VPOC(カバー無し)／VPLFC(低発塵) |
| スプリング式真空取出口 橫 | VPMD(ミニ)／VPD(スタンダード)／VPOD(カバー無し) |
| スプリング式直付型 | VPF |
適用サイズ
パッドサイズ(X × Y) (mm)
| パッドサイズ | 2×4, 3.5×7, 4×10, 4×20, 4×30, 5×10, 5×20, 5×30, 6×10, 6×20, 6×30, 8×20, 8×30 |
|---|
真空取出口チューブサイズ
| ワンタッチ継手 | φ1.8, φ2, φ3, φ4, φ6 |
|---|---|
| バーブ継手(適用チューブ外徑×內徑) (mm) | φ3×φ2, φ4×φ2.5, φ6×φ4 |
※)パッドサイズにより選択できる真空取出口サイズが異なります。
真空取出口ネジサイズ
| メートルメネジ | M5×0.8, M6×1 |
|---|---|
| オネジ | M14×1 |
理論吸著力グラフ
構造図
