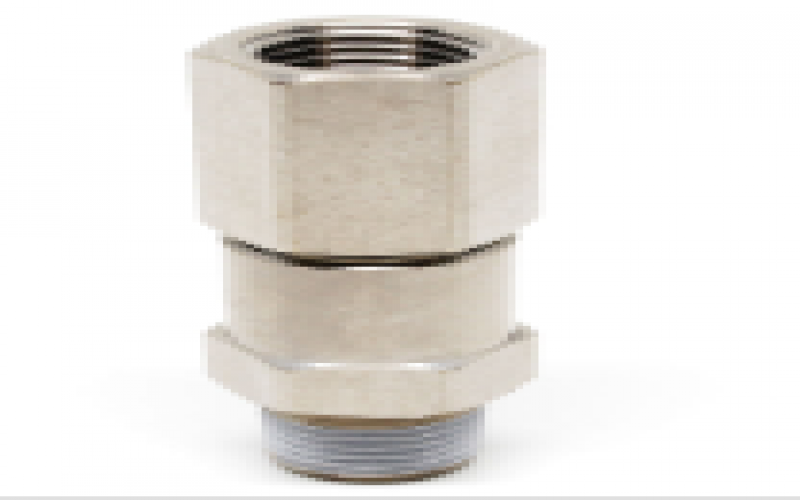

日本PISCO碧鑠科高旋轉螺紋套管接頭RHS03-04
長處
用于快速移動的擺動部件和高旋轉部件的一鍵式接頭。
采用兩個軸承，可用于快速移動的擺動部件和不能與旋轉接頭一起使用的高旋轉部件。
規范
| 使用的流體 | 空氣 |
|---|---|
| 最大工作壓力 | 1.0MPa（英語：1.0MPa） |
| 工作真空壓力 | -100千帕 |
| 工作溫度范圍 | 0~60°C （無凍結） |
適用尺寸
管尺寸
| 毫米尺寸 （mm） | φ4, φ6, φ8, φ10, φ12 |
|---|---|
| 英制尺寸 | φ5/32", φ3/16", φ1/4", φ5/16", φ3/8", φ1/2" |
螺絲尺寸
| 公制螺紋 | M5x0.8、M6x1 |
|---|---|
| 管道錐形螺紋 | R1/8、R1/4、R3/8、R1/2 |
| 用于管道的錐形內螺紋 | RC1/8、RC1/4、RC3/8、RC1/2 |
| 統一螺絲 | 10-32UNF |
| NPT螺絲 | NPT1/8、NPT1/4、NPT3/8、NPT1/2 |
結構圖
