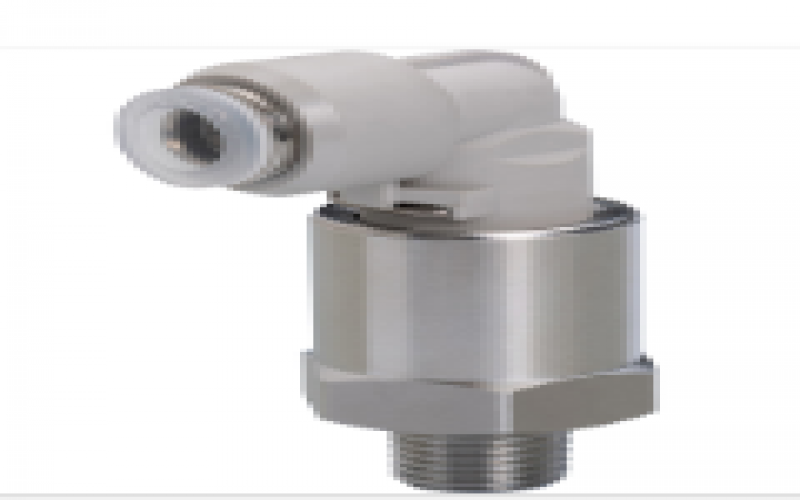

日本PISCO碧鑠科旋轉接頭彎頭水型RWL4-M5SUS
長處
用于旋轉管道的一鍵式接頭，適用于耐腐蝕環境。
SUS304的一鍵式接頭，用于搖擺和旋轉部件，可與水一起使用。
*） 只有水規格型 （RWL） 可以與水一起使用。
根據所使用的流體，有兩種類型可供選擇，即水型 （RWL） 和空氣型 （RAL）。
接液部分采用“耐化學腐蝕”和“耐腐蝕”的PPS、SUS304等。
不使用銅基材料。
接液部分無油。
*） 非流體切向部分不適用。
密封填料為EPDM。
可選密封填料：FKM可用。
可提供可選的螺釘密封膠帶包裝規格。
*） 格式末尾的符號：-TP
規范
水類型 （RWL）
| 使用的流體 | 水和其他液體（適用條件*） |
|---|---|
| 最大工作壓力 | 0.7MPa的 |
| 工作溫度范圍 | 0~60°C （無凍結） |
| 允許轉速 | 500分鐘-1 |
警告
*） 當使用的流體是水或液體時，請務必遵守以下條件。
使用水或液體時，將喘振壓力保持在最大工作壓力以下。
可以使用日本的一般自來水，不受異物或污染物的污染。 如果您想使用其他水，請查看實際機器評估。
使用水或液體時，請務必使用插入環 （WR）。
薬品などにつきましては、使用條件により當社仕様の適合が異なる場合がありますので確認の上ご使用ください。
空気仕様タイプ(RAL)
| 使用流體 | 空気、その他気體（條件有※） |
|---|---|
| 最高使用圧力 | 0.7MPa |
| 使用真空圧力 | -100kPa |
| 使用溫度範囲 | 0～60℃（凍結なきこと） |
| 許容回転數 | 500min-1 |
警告
* 對于混合氣體等，我們的規格符合性可能因使用條件而異，因此請在使用前檢查。
適用尺寸
管尺寸
| 毫米尺寸 （mm） | φ4, φ6, φ8, φ10, φ12 |
|---|---|
| 英制尺寸 | φ1/4", φ3/8", φ1/2" |
*） 管子外徑φ4mm可與φ5/32英寸尺寸組合使用，φ8mm可與φ5/16英寸尺寸組合使用。
螺絲尺寸
| 公制螺紋 | M5x0.8、M6x1 |
|---|---|
| 管道錐形螺紋 | R1/8、R1/4、R3/8、R1/2 |
| 統一螺絲 | 10-32UNF |
| NPT螺絲 | NPT1/8、NPT1/4、NPT3/8、NPT1/2 |
結構圖
