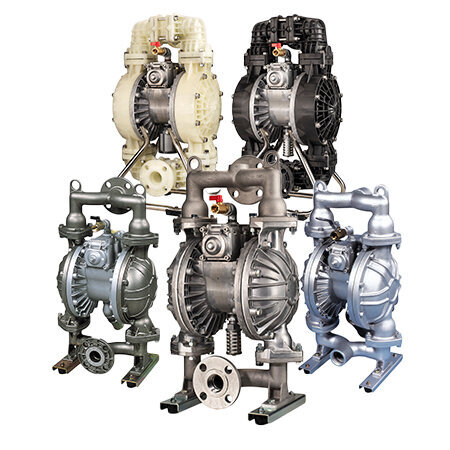

日本YAMADA雅瑪達-隔膜泵 NDP-40系列NDP-40BAC
結構簡單，維護方便！
可輸送高度易燃液體。
完全自吸式，無需引水，可高效輸送流體。安全結構不需要防爆措施，因此可以在任何地方使用。只需簡單地打開和關閉閥門，即可在終點輕松安全地控制流量。
NDP-40系列的公稱直徑為1·1/2″ (40 mm)，最大吐出量約為400L/min。
最大可通過固體顆粒尺寸為7mm 或更小。
■主要用途
廢液收集，污泥、酒精、乙醇輸送，原油及原料罐清洗，無水粉末的輸送。
特征
■獨立先導閥
YAMADA設計的獨立先導閥，在行程極限處控制空氣切換閥換向。免維護，耐磨損，可確保泵長期穩定運行。
■雅瑪達設計的空氣切換閥“C-SPOOL”
YAMADA設計的空氣切換閥免預裝潤滑脂，無需外部潤滑。C型彈簧可防止空氣切換閥運行期間發生中停，實現穩定運行。
■空氣切換閥“C-SPOOL”
C型彈簧可減少空氣切換閥運行期間發生中?，F(xiàn)象
實現泵的穩定運行配備復位按鈕
可減少由空氣切換閥磨損導致泵中停產生的停機時間
真正免潤滑的空氣切換閥
空氣切換閥和先導閥均為免潤滑設計,無需定期潤滑維護便利
更換快速高效，減少停機時間
規格
泵體材質 A: 鋁合金
(ADC12/AC4C-T6)S:不銹鋼（SCS14） F:鑄鐵
（FC250）P:玻纖增強聚丙烯（PP-GF） V:聚偏二氟乙烯（PVDF-CF） 膜片材質 C: 氯丁橡膠
(CR)NDP-40BAC
(852655)NDP-40BSC
(852657)NDP-40BFC
(852866)NDP-40BPC
(852659)－ N: 丁腈橡膠
(NBR)NDP-40BAN
(852320)NDP-40BSN
(852323)NDP-40BFN
(852862)NDP-40BPN
(852326)－ E:三元乙丙橡膠(EPDM) NDP-40BAE
(852656)NDP-40BSE
(852658)NDP-40BFE
(852867)NDP-40BPE
(852660)NDP-40BVE
(853863)V:氟橡膠
(FKM)NDP-40BAV
(852310)NDP-40BSV
(852311)NDP-40BFV
(852865)NDP-40BPV
(852312)－ T:聚四氟乙烯(PTFE) NDP-40BAT
(852322)NDP-40BST
(852325)NDP-40BFT
(852864)NDP-40BPT
(852328)NDP-40BVT
(853864)H:熱塑性聚醋彈性體 (TPEE) NDP-40BAH
(852321)NDP-40BSH
(852324)NDP-40BFH
(852863)NDP-40BPH
(852327)－ S:熱塑性聚乙烯彈性體 (TPO) NDP-40BAS
(852706)NDP-40BSS
(852707)NDP-40BFS
(852868)NDP-40BPS
(852708)NDP-40BVS
(853865)H/T:熱塑性聚酯彈性體 (TPEE) NDP-40BAH/T
(853025)NDP-40BSH/T
(853026)NDP-40BFH/T
(853027)NDP-40BPH/T
(853028)－ W:聚四氟乙烯+三元乙丙橡膠(PTFE+EPDM) NDP-40BAW
(855278)NDP-40BSW
(855281)NDP-40BFW
(855284)NDP-40BPW
(844286)NDP-40BVW
(855290)接液部材質 球閥 NDP-40BOH/TNDP-40BOW: PTFE 其他：與膜片材質相同 閥座 NDP-40BAT,BAW:
A5056
其他：
與膜片材質相同NDP-40BST,BSW:
SUS316
其他：
與膜片材質相同NDP-40BFT:
SUS316
其他：
與膜片材質相同PP PTFE 閥體 與本體材質相同（一體型） 中心盤 A5056 SUS316 SS400 PP-GF
SCS13
（內芯材料）PVDF-CF
SCS13
（內芯材料）規格 口徑 1·1/2″(40 mm) 液體連接 吸入口 JIS法蘭10K 40A相當 Rc 1·1/2 JIS法蘭10K 40A相當 吐出口 空氣連接 供氣口 Rc 1/2（含空氣閥） 排氣口 Rc 1（含消音器） 供氣壓力 0.2～0.7MPa ※1 最高吐出壓力 0.7MPa 吐出量/工作周期 NDP-40B□T:1400mL ※2
NDP-40B□W:1300mL ※2
其他膜片:2800mL ※2NDP-40B□T,B□W:
1400mL ※2
其他膜片:2800mL ※2最大吐出量 PTFE膜片:350 L/min ※3
其他膜片:400 L/min ※3PTFE膜片：
330 L/min ※3
其他膜片：
370 L/min ※3最大空氣消耗量 NDP-40B□W: 5000 L/min (ANR)
其他膜片：4000L/min (ANR)NDP-40B□W:
4700 L/min (ANR)
其他膜片：
3000 L/min (ANR)固體顆粒最大尺寸 最大 7 mm 最大自吸高度 NDP-40BOT:3 m 其他：5 m 凈重 BAT、BAW:
26.5 kg
其他：
27.0 kgBST、BSW:
41.5 kg
其他：
42.8 kgBFT、BFW:
46.0 kg
其他：
47.2 kgBPW:
26.0 kg
其他：
27.0 kgBVW:
31.0 kg
其他：
32.0 kg
※1樹脂類泵體，最大供氣壓力會受液體溫度影響(請見液體溫度-壓力關系圖）。
※2所提供的吐出量僅為大致值。吐出量會因輸送液體和配管條件等因素而有所不同。
※3最大吐出量僅作參考，為了有效延長膜片和其他耗材的壽命，請根據使用條件選擇高于所需條件（1.5倍以上）的泵。
尺寸圖和性能曲線
