日本YAMADA雅瑪達-隔膜泵 NDP-50系列NDP-50BAC
結構簡單，維護方便！
可輸送高度易燃液體。
完全自吸式，無需引水，可高效輸送流體。
安全結構不需要防爆措施，因此可以在任何地方使用。 只需簡單地打開和關閉閥門，即可在終點輕松安全地控制流量。

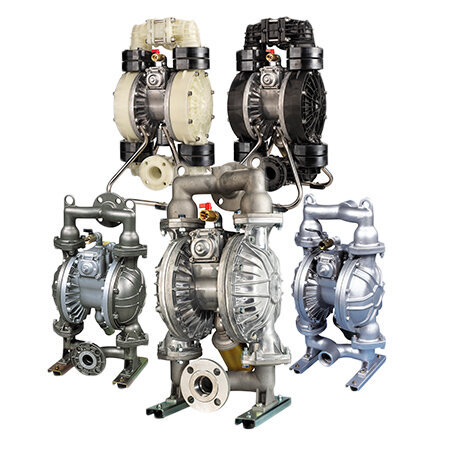

NDP-50系列的標稱口徑為 2″ (50 mm)，最大吐出量約為630L/min。
最大可通過固體顆粒尺寸為8mm 或更小。
■主要用途
廢液、污泥收集，工廠廢水輸送，潤滑油、液壓油輸送，原油、原料罐清洗，雨水收集，定期修理廢水處理，乳膠、漿料、脫模劑輸送，無水粉末的輸送。
特征
■獨立先導閥
YAMADA設計的獨立先導閥，在行程極限處控制空氣切換閥換向。免維護，耐磨損，可確保泵長期穩定運行。
■雅瑪達設計的空氣切換閥“C-SPOOL”
YAMADA設計的空氣切換閥免預裝潤滑脂，無需外部潤滑。C型彈簧可防止空氣切換閥運行期間發生中停，實現穩定運行。
■空氣切換閥“C-SPOOL”
C型彈簧可減少空氣切換閥運行期間發生中?，F(xiàn)象
實現泵的穩定運行配備復位按鈕
可減少由空氣切換閥磨損導致泵中停產生的停機時間
真正免潤滑的空氣切換閥
空氣切換閥和先導閥均為免潤滑設計,無需定期潤滑維護便利
更換快速高效，減少停機時間
規格
泵體材質 A: 鋁合金
(ADC12/AC4C-T6)S:不銹鋼（SCS14） F:鑄鐵
（FC250）P:玻纖增強聚丙烯
（PP-GF）V:聚偏二氟乙烯（PVDF-CF） 膜片材質 C: 氯丁橡膠
(CR)NDP-50BAC
(852661)NDP-50BSC
(852663)NDP-50BFC
(852834)NDP-50BPC
(852665)－ N: 丁腈橡膠
(NBR)NDP-50BAN
(852329)NDP-50BSN
(852332)NDP-50BFN
(852830)NDP-50BPN
(852335)－ E:三元乙丙橡膠(EPDM) NDP-50BAE
(852662)NDP-50BSE
(852664)NDP-50BFE
(852835)NDP-50BPE
(852666)NDP-50BVE
(853272)V:氟橡膠
(FKM)NDP-50BAV
(852313)NDP-50BSV
(852314)NDP-50BFV
(852833)NDP-50BPV
(852315)NDP-50BVV
(853273)T:聚四氟乙烯(PTFE) NDP-50BAT
(852331)NDP-50BST
(852334)NDP-50BFT
(852832)NDP-50BPT
(852337)NDP-50BVT
(852484)H:熱塑性聚醋彈性體 (TPEE) NDP-50BAH
(852330)NDP-50BSH
(852333)NDP-50BFH
(852831)NDP-50BPH
(852336)NDP-50BVH
(852488)S:熱塑性聚乙烯彈性體 (TPO) NDP-50BAS
(852713)NDP-50BSS
(852714)NDP-50BFS
(852836)NDP-50BPS
(852715)NDP-50BVS
(852776)H/T:熱塑性聚酯彈性體 (TPEE) NDP-50BAH/T
(853029)NDP-50BSH/T
(853030)NDP-50BFH/T
(853031)NDP-50BPH/T
(853032)－ W:聚四氟乙烯+三元乙丙橡膠(PTFE+EPDM) NDP-50BAW
(855293)NDP-50BSW
(855295)NDP-50BFW
(855298)NDP-50BPW
(855300)NDP-50BVW
(855303)接液部材質 球閥 NDP-50B□H/T,B□W:PTFE 其他：與膜片材質相同 閥座 NDP-50BAT,BAW:
A5056
其他：與膜片材質相同NDP-50BST,BSW:
SUS316
其他：與膜片材質相同NDP-50BFT: SUS316
其他：與膜片材質相同PP PTFE 閥體 與本體材質相同（一體型） 中心盤 A5056 SUS316 SS400 PP-GF
SCS13
（內芯材料）PVDF-CF
SCS13
（內芯材料）規格 口徑 2″(50 mm) 液體連接 吸入口 JIS法蘭10K50A相當 Rc 2 JIS法蘭10K50A相當 吐出口 空氣連接 供氣口 Rc 3/4（含空氣閥） 排氣口 Rc 1（含消音器） 供氣壓力 0.2～0.7Mpa ※1 最高吐出壓力 0.7MPa 吐出量/工作周期 NDP-50B□T:2500mL
NDP-50B□W:1800mL
其他膜片:4300mLNDP-50B□T:2100mL
NDP-50B□W:2000mL
其他膜片:4300mL最大吐出量 NDP-50B□T:600L/min ※3
其他膜片：660 L/min ※3NDP-50B□T:
550L/min※3
其他膜片：
600L/min ※3最大空氣消耗量 NDP-50B□T,NDP-50B□E：
6100L/min（ANR）
其他膜片：6000 L/min（ANR）NDP-50B□T,NDP-50B□E：
5600L/min（ANR）
其他膜片：
6000L/min（ANR）固體顆粒最大尺寸 最大 8mm 最大自吸高度 NDP-50B□T:3 m 其他：5 m 凈重 NDP-50BAT:
32.5kg
NDP-50BAW:
33.5kg
其他：
34.5kgNDP-50BST:
58.5kg
NDP-50BSW:
59.5kg
其他：
62.0kgNDP-50BFT:
61.5kg
NDP-50BFW:
62.5kg
其他：
65.0kg35.0 kg 41.0 kg
※1樹脂類泵體，最大供氣壓力會受液體溫度影響(請見液體溫度-壓力關系圖）。
※2所提供的吐出量僅為大致值。吐出量會因輸送液體和配管條件等因素而有所不同。
※3最大吐出量僅作參考，為了有效延長膜片和其他耗材的壽命，請根據使用條件選擇高于所需條件（1.5倍以上）的泵。
