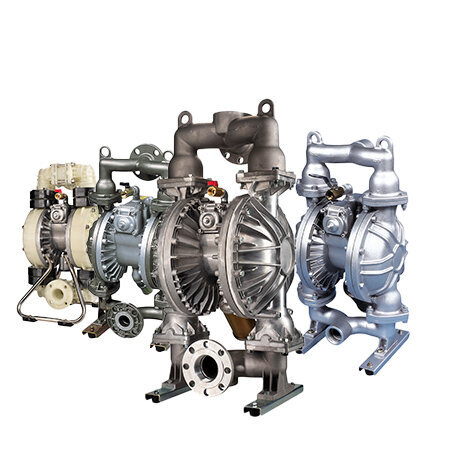

日本YAMADA雅瑪達-隔膜泵 NDP-80系列NDP-80BAC
結構簡單，維護方便！
可輸送高度易燃液體。
可完全自吸，高效輸送流體。 安全結構不需要防爆措施，因此可以在任何地方使用。 只需簡單地打開和關閉閥門，即可在終點輕松安全地控制流量。
NDP-80系列的標稱口徑為 3″ (80 mm)，最大吐出量約為840L/min。
最大可通過固體顆粒尺寸為10mm 或更小。
■主要用途
原油、原料罐的清洗，漿料的輸送，脫模劑的循環，噴霧劑、工廠廢水、廢油的抽出，防爆區域的易燃液體的輸送，滾涂機的涂料供給，電源的排水工廠，管道和罐體清洗期間的廢液收集，粘土和釉料的輸送，食品配料和添加劑的輸送，酒精、消毒劑和溶劑的輸送，供應油、冷卻液、油漆，無水粉末的輸送。
特征
■獨立先導閥
YAMADA設計的獨立先導閥，在行程極限處控制空氣切換閥換向。免維護，耐磨損，可確保泵長期穩定運行。
■雅瑪達設計的空氣切換閥“C-SPOOL”
YAMADA設計的空氣切換閥免預裝潤滑脂，無需外部潤滑。C型彈簧可防止空氣切換閥運行期間發生中停，實現穩定運行。
■空氣切換閥“C-SPOOL”
C型彈簧可減少空氣切換閥運行期間發生中?，F(xiàn)象
實現泵的穩定運行配備復位按鈕
可減少由空氣切換閥磨損導致泵中停產生的停機時間
真正免潤滑的空氣切換閥
空氣切換閥和先導閥均為免潤滑設計,無需定期潤滑維護便利
更換快速高效，減少停機時間
規格
泵體材質 A: 鋁合金
(ADC12/AC4C-T6)S:不銹鋼（SUS14） F:鑄鐵
（FC250）P:玻纖增強聚丙烯
（PP-GF）膜片材質 C: 氯丁橡膠
(CR)NDP-80BAC
（852667）NDP-80BSC
（852669）NDP-80BFC
（852852）NDP-80BPC
（852671）N: 丁腈橡膠
(NBR)NDP-80BAN
（852338）NDP-80BSN
（852341）NDP-80BFN
（852848）NDP-80BPN
（852344）E:三元乙丙橡膠
(EPDM)NDP-80BAE
（852668）NDP-80BSE
（852670）NDP-80BFE
（852853）NDP-80BPE
（852672）V:氟橡膠
(FKM)NDP-80BAV
（852316）NDP-80BSV
（852317）NDP-80BFV
（852851）NDP-80BPV
（852318）T:聚四氟乙烯
(PTFE)NDP-80BAT
（852340）NDP-80BST
（852343）NDP-80BFT
（852850）NDP-80BPT
（852346）H:熱塑性聚醋彈性體
(TPEE)NDP-80BAH
（852339）NDP-80BSH
（852342）NDP-80BFH
（852849）NDP-80BPH
（852345）S:熱塑性聚乙烯彈性體 (TPO) NDP-80BAS
（852722）NDP-80BSS
（852723）NDP-80BFS
（852854）NDP-80BPS
（852724）H/T:熱塑性聚酯彈性體
(TPEE)NDP-80BAH/T
（853033）NDP-80BSH/T
（853034）NDP-80BFH/T
（853035）NDP-80BPH/T
（853036）W:聚四氟乙烯+三元乙丙橡膠(PTFE+EPDM) NDP-80BAW
(855311)NDP-80BSW
(855313)NDP-80BFW
(855316)NDP-80BPW
(855318)接液部材質 球閥 NDP-80B□H/T,B□W: PTFE 其他：與膜片材質相同 閥座 NDP-80BAT，BAW:
A5056
其他：與膜片材質相同NDP-80BST,BSW: SUS316
其他：與膜片材質相同NDP-80BFT:
SUS316
其他：與膜片材質相同PP 閥體 與本體材質相同（一體型） 中心盤 A5056 SUS316 SS400 PP-GF
SCS13
（內芯材料）規格 口徑 3″（80 mm） 液體連接 吸入口 JIS法蘭10K 80A相當 Rc 3 JIS法蘭10K 80A相當 吐出口 空氣連接 供氣口 Rc 3/4（含空氣閥） 排氣口 Rc 1（含消音器） 供氣壓力 0.2～0.7MPa ※1 最高吐出壓力 0.7MPa 吐出量/工作周期 NDP-80B□T:3500mL ※2
NDP-80B□W:5400mL ※2
其他膜片:8700mL※2NDP-80BPT:
3800mL ※2
NDP-80BPW:
5000mL ※2
其他膜片：
8500mL※2最大吐出量 NDP-80B□T:630L/min※3
NDP-80B□W:860L/min※3
其他膜片：810 L/min ※3NDP-80BPT:
580L/min3 其他膜片: 800L/min3最大空氣消耗量 NDP-80B□W:6800L/min（ANR）
其他膜片：7100 L/min (ANR)6000 L/min（ANR） 固體顆粒最大尺寸 最大 10mm 最大自吸高度 NDP-80B□T:3 m
其他：5 m凈重 BAT:58.5kg
BAW:61.0kg
其他：62.0kgBST:
101.5 kg
BSW:
104.0 kg
其他：
109.0 kgBFT:101.5kg
BFW:104.0 kg
其他：109.5kgBPT:61.5kg
BPW:67.5kg
其他：65.5kg
※1樹脂類泵體，最大供氣壓力會受液體溫度影響(請見液體溫度-壓力關系圖）。
※2所提供的吐出量僅為大致值。吐出量會因輸送液體和配管條件等因素而有所不同。
※3最大吐出量僅作參考。
