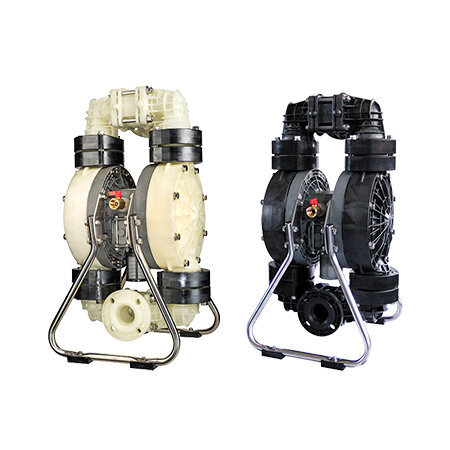

日本YAMADA雅瑪達-隔膜泵 NDP-P50系列 (耐腐蝕系列）NDP-P50BPC
高耐腐蝕隔膜泵！
安全設計，本質防爆。 中心體采用耐腐蝕的玻纖增強聚丙烯(PP-GF)
可用于輸送化學品和各種液體。
完全自吸式，無需引水，可高效輸送流體。
安全結構不需要防爆措施，因此可以在任何地方使用。
NDP-P50 系列的標稱口徑為 2″ (50 mm)，最大吐出量約為630L/min。
最大可通過固體顆粒尺寸8mm或更小。
■主要用途
化學品、純水、廢液供應，防爆區域易燃液體輸送，食品配料、添加劑輸送，管道清洗液供應，廢油、廢水收集，酒精、消毒劑、溶劑輸送。
特征
■中心體采用耐腐蝕的玻纖增強聚丙烯(PP-GF)
該產品耐腐蝕、防銹，適合輸送化學品和各種液體。
■雅瑪達設計的空氣切換閥“C-SPOOL”
YAMADA設計的空氣切換閥免預裝潤滑脂，無需外部潤滑。C型彈簧可防止空氣切換閥運行期間發生中停，實現穩定運行。
■空氣切換閥“C-SPOOL”
C型彈簧可減少空氣切換閥運行期間發生中?，F(xiàn)象
實現泵的穩定運行配備復位按鈕
可減少由空氣切換閥磨損導致泵中停產生的停機時間
真正免潤滑的空氣切換閥
空氣切換閥和先導閥均為免潤滑設計,無需定期潤滑維護便利
更換快速高效，減少停機時間
規格
泵體材質 P:玻纖增強聚丙烯
（PP-GF）V:聚偏二氟乙烯（PVDF-CF） 膜片材質 C: 氯丁橡膠
(CR)NDP-P50BPC
（854827）– N: 丁腈橡膠
(NBR)NDP-P50BPN
（854828）– E:三元乙丙橡膠
(EPDM)NDP-P50BPE
（854829）NDP-P50BVE
（854843）V:氟橡膠
(FKM)NDP-P50BPV
（854830）NDP-P50BVV
（854844）T:聚四氟乙烯
(PTFE)NDP-P50BPT
（854831）NDP-P50BVT
（854845）H:熱塑性聚醋彈性體
(TPEE)NDP-P50BPH
（854832）NDP-P50BVH
（854846）S:熱塑性聚乙烯彈性體
(TPO)NDP-P50BPS
（854833）NDP-P50BVS
（854847）H/T:熱塑性聚酯彈性體
(TPEE)NDP-P50BPH/T
（854834）– W:聚四氟乙烯+三元乙丙橡膠
(PTFE+EPDM)NDP-P50BPW
(855305)NDP-P50BVW
(855308)接液部材質 球閥 NDP-P50B□H/T,B□W:PTFE
其他：與膜片材質相同閥座 PP PTFE 閥體 與本體材質相同（一體型） 中心盤 PP-GF
SCS13
（內芯材料）PVDF-CF
SCS13
（內芯材料）規格 口徑 2″（50 mm） 液體連接 吸入口 JIS法蘭10K 50A相當 吐出口 JIS法蘭10K 50A相當 空氣連接 供氣口 Rc 3/4 排氣口 Rc 1 供氣壓力 0.2～0.7 MPa ※1 最高吐出壓力 0.7 MPa 吐出量/工作周期 NDP-P50B□T:2300mL ※2
NDP-P50B□W:1600mL ※2
其他膜片:4100mL※2最大吐出量 NDP-P50B□T:560L/min3
NDP-P50B□W:580L/min3
其他膜片：630 L/min ※3最大空氣消耗量 NDP-P50B□T:5500L/min（ANR）
NDP-P50B□W:5700L/min（ANR）
其他膜片：5000 L/min（ANR）固體顆粒最大尺寸 最大8mm 最大自吸高度 NDP-P50B□T:3 m
其他：5 m凈重 NDP-P50BPW:
34.0 kg
NDP-P50BP□：
37.0 kgNDP-P50BVW:
40.0 kg
NDP-P50BV□：
43.0 kg
※1樹脂類泵體，最大供氣壓力會受液體溫度影響(請見液體溫度-壓力關系圖）。
※2所提供的吐出量僅為大致值。吐出量會因輸送液體和配管條件等因素而有所不同。
※3最大吐出量僅作參考，為了有效延長膜片和其他耗材的壽命，請根據使用條件選擇高于所需條件（1.5倍以上）的泵。
尺寸圖和性能曲線
