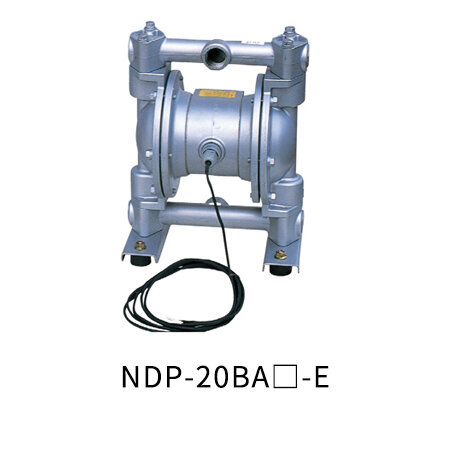

日本YAMADA雅瑪達-隔膜泵 NDP-20-E系列NDP-20BAC-E
輕巧緊湊！ 結構簡單、維護方便。
該型號內置高頻發信型行程傳感器。
該隔膜泵通過傳感器控制電磁閥來工作。 完全自吸式，無需引水，可高效輸送流體。
NDP-20-E 系列的標稱口徑為3/4″ (20 mm)，最大吐出量約為82L/min。
最大可通過固體顆粒尺寸2mm或更小。
※NDP-E系列為非防爆型。該系列是定制產品，詳情請與我司營業窗口聯系。
■主要用途
油墨和顏料的輸送，脫模劑的循環和噴涂、抽出工廠廢水和廢油，向滾涂機供應涂料，粘土和釉料的輸送，供應油、冷卻液、涂料等。
特征
■內置高頻發信型行程傳感器型號
傳感器可感應到膜片的行程末端，將信號傳遞給泵控制器。
■傳感器控制
傳感器控制 = 穩定的往復運動 通過接近開關感應到膜片的行程位置，并將該信號反饋到泵的控制器處，控制中心排氣型3位5通電磁閥進行換向。 通過與計數器連接可實現行程管理 通過計算中心桿往復的次數，可以確定何時需要更換零件。
規格
泵體材質 A: 鋁合金
(ADC12)S:不銹鋼（SCS14） P:玻纖增強聚丙烯
（PP-GF）膜片材質 C: 氯丁橡膠
(CR)NDP-20BAC-E(853097) NDP-20BSC-E(853104) NDP-20BPC-E
(853111)N: 丁腈橡膠
(NBR)NDP-20BAN-E(853098) NDP-20BSN-E(853105) NDP-20BPN-E(853112) E:三元乙丙橡膠
(EPDM)NDP-20BAE-E
(853099)NDP-20BSE-E
(853106)NDP-20BPE-E(853113) V:氟橡膠
(FKM)NDP-20BAV-E
(853100)NDP-20BSV-E
(853107)NDP-20BPV-E(853114) T:聚四氟乙烯
(PTFE)NDP-20BAT-E(853101) NDP-20BST-E(853108) NDP-20BPT-E(853115) H:熱塑性聚醋彈性體
(TPEE)NDP-20BAH-E(853102) NDP-20BSH-E(853109) NDP-20BPH-E(853116) S:熱塑性聚乙烯彈性體
(TPO)NDP-20BAS-E
(853103)NDP-20BSS-E
(853110)NDP-20BPS-E
(853117)接液部材質 球閥 其他：與隔膜材質一致 閥座 SMS1025 SUS316 PP-GF 閥體 ADC12 SCS14 PP-GF 中心盤 NDP-20BAT-E:
A5056
其他: SUS316SUS316 PP-GF
SCS13
（內芯材料）規格 口徑 3/4″(20 mm) 液體連接 吸入口 Rc 3/4 吐出口 Rc 3/4 空氣連接 供氣口 Rc 3/8 x 2 (共用供排氣口 x 2) ※1 排氣口 供氣壓力 0.2～0.7 MPa ※2 最高吐出壓力 0.7MPa 吐出量/工作周期 PTFE膜片：240 mL ※3
其他膜片：350 mL ※3最大吐出量 PTFE膜片：63 L/min ※4
其他膜片：82 L/min ※4最大空氣消耗量 1000L/min（ANR） 固體顆粒最大尺寸 最大 2mm 最大自吸高度 NDP-P20B□T-E: 1.5 m
其他：3m凈重 8.0 kg 13.0 kg 7.0 kg
※1從供氣閥（電磁閥等）到泵的配管長度請設為1.5m以下。至其他位置時，至排氣口末端的配管長度應為5m以下。
※2樹脂類泵體，最大供氣壓力會受液體溫度影響(請見液體溫度-壓力關系圖）。
※3所提供的吐出量僅為大致值。吐出量會因輸送液體和配管條件等因素而有所不同。
※4最大吐出量僅作參考，為了有效延長膜片和其他耗材的壽命，請根據使用條件選擇高于所需條件（1.5倍以上）的泵。
尺寸圖和性能曲線
