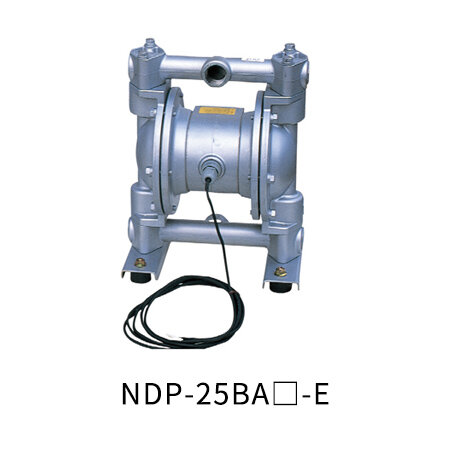

日本YAMADA雅瑪達-隔膜泵 NDP-25-E系列NDP-25BAC-E
輕巧緊湊！ 結構簡單、維護方便。
該型號內置高頻發信型行程傳感器。
該泵通過傳感器控制電磁閥來工作。
完全自吸式，無需引水，可高效輸送流體。
NDP-25-E 系列的標稱口徑為 1″ (25 mm)，最大吐出量約為105L/min。
最大可通過固體顆粒尺寸3mm或更小。
※NDP-E系列為非防爆型。 該系列為定制產品，詳情請與我司營業窗口聯系。
■主要用途
油墨和顏料的輸送，脫模劑的循環和噴涂，抽出工廠廢水和廢油，向滾涂機供應涂料，粘土和釉料的輸送，供應油、冷卻液、涂料等。
特征
■內置高頻發信型行程傳感器型號
傳感器可感應到膜片的行程末端，將信號傳遞給泵控制器。
■傳感器控制
傳感器控制 = 穩定的往復運動 通過接近開關感應到膜片的行程位置，并將該信號反饋到泵的控制器處，控制中心排氣型3位5通電磁閥進行換向。 通過與計數器連接可實現行程管理 通過計算中心桿往復的次數，可以確定何時需要更換零件。
規格
泵體材質 A: 鋁合金
(ADC12)S:不銹鋼（SCS14） F: 鑄鐵
（FC45C）P:玻纖增強聚丙烯
（PP-GF）V:聚偏二氟乙烯（PVDF-CF） 膜片材質 C: 氯丁橡膠
(CR)NDP-25BAC-E
（853118）NDP-25BSC-E
（853125）NDP-25BFC-E
（853132）NDP-25BPC-E
（853139）– N: 丁腈橡膠
(NBR)NDP-25BAN-E
（853119）NDP-25BSN-E
（853126）NDP-25BFN-E
（853133）NDP-25BPN-E
（853140）– E:三元乙丙橡膠
(EPDM)NDP-25BAE-E
（853120）NDP-25BSE-E
（853127）NDP-25BFE-E
（853134）NDP-25BPE-E
（853141）NDP-25BVE-E
（854947）V:氟橡膠
(FKM)NDP-25BAV-E
（853121）NDP-25BSV-E
（853128）NDP-25BFV-E
（853135）NDP-25BPV-E
（853142）NDP-25BVV-E
（854948）T:聚四氟乙烯
(PTFE)NDP-25BAT-E
（853122）NDP-25BST-E
（853129）NDP-25BFT-E
（853136）NDP-25BPT-E
（853143）NDP-25BVT-E
（854949）H:熱塑性聚醋彈性體 (TPEE) NDP-25BAH-E
（853123）NDP-25BSH-E
（853130）NDP-25BFH-E
（853137）NDP-25BPH-E
（853144）– S:熱塑性聚乙烯彈性體 (TPO) NDP-25BAS-E
（853124）NDP-25BSS-E
（853131）NDP-25BFS-E
（853138）NDP-25BPS-E
（853145）– 接液部材質 球閥 與膜片材質相同 閥座 SMS1025 SUS316 SMS1025 PP-GF PVDF-CF 閥體 ADC12 SCS14 SCS14 PP-GF PVDF-CF 中心盤 NDP-25BAT-E: A5056 其他:SUS316 SUS316 SUS316 PP-GF
SCS13
（內芯材料）PP-GF
SCS13
（內芯材料）規格 口徑 1″ (25 mm) 液體連接 吸入口 Rc 1 吐出口 Rc 1 空氣連接 供氣口 Rc 3/8 x 2（共用供排氣口）※1 排氣口 供氣壓力 0.2～0.7MPa ※1 最高吐出壓力 0.7MPa 吐出量/工作周期 PTFE膜片:500 mL ※3
其他膜片:600 mL ※3最大吐出量 PTFE膜片：90 L/min ※4
其他膜片：105 L/min ※4最大空氣消耗量 1000L/min（ANR） 固體顆粒最大尺寸 最大 3mm 最大自吸高度 NDP-25B□T-E:2m
其他:5m凈重 12.0kg 19.0 kg 19.0 kg 10.0kg 12.5 kg
※1從供氣閥（電磁閥等）到泵的配管請?jiān)O(shè)為1.5m以下。氣口配管至其他位置時，至排氣口末端的配管長度應為5m以下。
※2樹脂類泵體，最大供氣壓力會受液體溫度影響(請見液體溫度-壓力關系圖）。
※3所提供的吐出量僅為大致值。吐出量會因輸送液體和配管條件等因素而有所不同。
※4最大吐出量僅作參考，為了有效延長膜片和其他耗材的壽命，請根據使用條件選擇高于所需條件（1.5倍以上）的泵。
