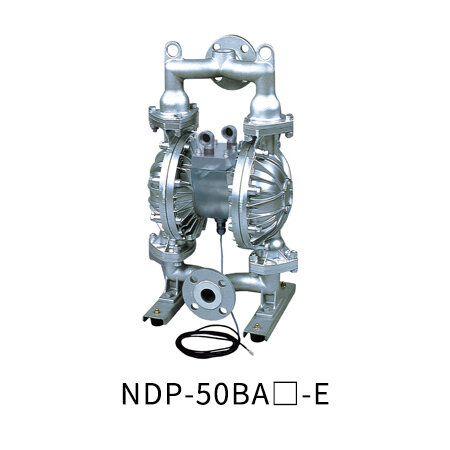

日本YAMADA雅瑪達-隔膜泵 NDP-50-E系列 NDP-50BAC-E結構簡單、維護方便。該型號內置高頻發信型行程傳感器。該隔膜泵通過傳感器控制電磁閥來工作。完全自吸式，無需引水，可高效輸送流體。NDP-50-E 系列的標稱口徑為 2″ (50 mm)，最大吐出量約為500L/min。最大可通過固體顆粒尺寸8mm或更小?！鵑DP-E系列為非防爆型。 該系列是定制產品，詳情請與我司營業窗口聯系
日本YAMADA雅瑪達-隔膜泵 NDP-50-E系列 NDP-50BAC-E
結構簡單、維護方便。
該型號內置高頻發信型行程傳感器。
該隔膜泵通過傳感器控制電磁閥來工作。
完全自吸式，無需引水，可高效輸送流體。
NDP-50-E 系列的標稱口徑為 2″ (50 mm)，最大吐出量約為500L/min。
最大可通過固體顆粒尺寸8mm或更小。
※NDP-E系列為非防爆型。 該系列是定制產品，詳情請與我司營業窗口聯系。
■主要用途
脫模劑，涂覆材料，油墨和顏料的輸送，脫模劑的循環和噴涂，抽出工廠廢水和廢油，向滾涂機供應油漆，粘土和釉料的輸送，供應油、冷卻液、油漆等。
■內置高頻發信型行程傳感器型號
傳感器可感應到膜片的行程末端，將信號傳遞給泵控制器。
■傳感器控制
| 傳感器控制 = 穩定的往復運動 |
| 通過接近開關感應到膜片的行程位置，并將該信號反饋到泵的控制器處，控制中心排氣型3位5通電磁閥進行換向。 |
| 通過與計數器連接可實現行程管理 |
通過計算中心桿往復的次數，可以確定何時需要更換零件。 |
| 泵體材質 | A: 鋁合金 (ADC12/AC4C-T6) | S:不銹鋼（SCS14） | F: 鑄鐵 （FC250） | P:玻纖增強聚丙烯 （PP-GF） | |
| 膜片材質 | |||||
| C: 氯丁橡膠 (CR) | NDP-50BAC-E （853181） | NDP-50BSC-E （853188） | NDP-50BFC-E （853195） | NDP-50BPC-E （853202） | |
| N: 丁腈橡膠 (NBR) | NDP-50BAN-E （853177） | NDP-50BSN-E （853184） | NDP-50BFN-E （853191） | NDP-50BPN-E （853198） | |
| E:三元乙丙橡膠 (EPDM) | NDP-50BAE-E （853182） | NDP-50BSE-E （853189） | NDP-50BFE-E （853196） | NDP-50BPE-E （853203） | |
| V:氟橡膠 (FKM) | NDP-50BAV-E （853180） | NDP-50BSV-E （853187） | NDP-50BFV-E （853194） | NDP-50BPV-E （853201） | |
| T:聚四氟乙烯 (PTFE) | NDP-50BAT-E （853179） | NDP-50BST-E （853186） | NDP-50BFT-E （853193） | NDP-50BPT-E （853200） | |
| H:熱塑性聚醋彈性體 (TPEE) | NDP-50BAH-E （853178） | NDP-50BSH-E （853185） | NDP-50BFH-E （853192） | NDP-50BPH-E （853199） | |
| S:熱塑性聚乙烯彈性體 (TPO) | NDP-50BAS-E （853183） | NDP-50BSS-E （853190） | NDP-50BFS-E （853197） | NDP-50BPS-E （853204） | |
| 接液部材質 | |||||
| 球閥 | 與膜片材質相同 | ||||
| 閥座 | NDP-50BAT-E:A5056 其他：與膜片材料相同 | NDP-50BST-E:SUS316 其他：與膜片材質相同 | NDP-50BFT-E:SUS316 其他：與膜片材質相同 | PP | |
| 閥體 | 與本體材質相同（一體型） | ||||
| 中心盤 | A5056 | SUS316 | SS400 | PP-GF SCS13 （內芯材料） | |
| 規格 | |||||
| 口徑 | 2″（50mm） | ||||
| 材料連接 | 吸入口 | JIS法蘭 10K 50A相當 | Rc2 | JIS法蘭 10K 50A相當 | |
| 吐出口 | |||||
| 空氣連接 | 供氣口 | Rc 1/2 x 2（供排氣口共用）※1 | |||
| 排氣口 | |||||
| 供氣壓力 | 0.2～0.7MPa ※2 | ||||
| 最高吐出壓力 | 0.7MPa | ||||
| 吐出量/工作周期 | PTFE膜片：2.1 L 其他膜片：4.3 L ※3 | ||||
| 最大吐出量 | PTFE膜片：430 L/min ※4 其他膜片：500 L/min ※4 | PTFE膜片：360 L/min ※4 其他膜片：490 L/min ※4 | |||
| 最大空氣消耗量 | PTFE膜片：4500 L/min 其他膜片：4000 L/min | ||||
| 固體顆粒最大尺寸 | 最大8mm | ||||
| 最大自吸高度 | NDP-50B□T-E:3 m 其他：5 m | ||||
| 凈重 | 36.0kg | 53.0kg | 64.0kg | 34.0kg | |
※1從供氣閥（電磁閥等）到泵的配管長度請?jiān)O(shè)為1.5m以下。 若從供氣閥排氣口配管至其他位置時，至排氣口未端的配管長度應為5m以下。
※2根據使用條件的變化而不同。
※3吐出量?jī)H作參考，根據具體使用條件可能會有所不同。
※4最大吐出量?jī)H作參考，為了有效使用膜片和其他耗材請根據所需條件選擇高于所需條件（1.5倍以上）的泵。
