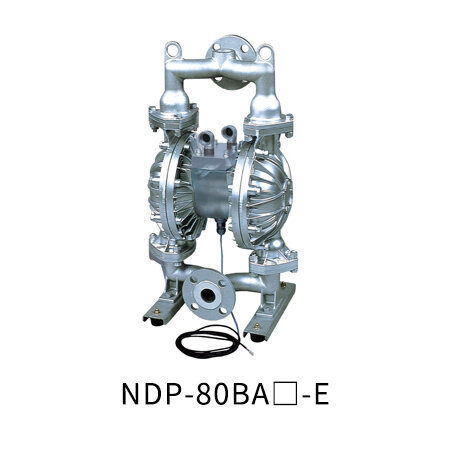

日本YAMADA雅瑪達-隔膜泵 NDP-80-E系列NDP-80BAC-E
結構簡單、維護方便。
該型號內置高頻發信型行程傳感器。
該泵通過傳感器控制電磁閥來工作。
完全自吸式，無需引水，可高效輸送流體。
NDP-80-E 系列的標稱口徑為 3″ (80 mm)，最大吐出量約為650L/min。
最大可通過固體顆粒尺寸10mm或更小。
※NDP-E系列為非防爆型。 該系列是定制產品，詳情請與我司營業窗口聯系。
■主要用途
油墨和顏料的輸送，脫模劑的循環和噴涂、抽出工廠廢水和廢油，向滾涂機供應涂料，粘土和釉料的輸送，供應油、冷卻液、涂料等。
特征
■內置高頻發信型行程傳感器型號
傳感器可感應行程位置，將信號反饋到泵控制器處，操作電磁閥進行換向。
■傳感器控制
傳感器控制 = 穩定的往復運動 通過接近開關感應到膜片的行程位置，并將該信號反饋到泵的控制器處，控制中心排氣型3位5通電磁閥進行換向。 通過與計數器連接可實現行程管理 通過計算中心桿往復的次數，可以確定何時需要更換零件。
規格
泵體材質 A: 鋁合金
(ADC12/AC4C-T6)S: 不銹鋼（SCS14） F: 鑄鐵
（FC250）P:玻纖增強聚丙烯
（PP-GF）膜片材質 C: 氯丁橡膠
(CR)NDP-80BAC-E
（853209）NDP-80BSC-E
（853216）NDP-80BFC-E
（853223）NDP-80BPC-E
（853230）N: 丁腈橡膠
(NBR)NDP-80BAN-E
（853205）NDP-80BSN-E
（853212）NDP-80BFN-E
（853219）NDP-80BPN-E
（853226）E:三元乙丙橡膠
(EPDM)NDP-80BAE-E
（853210）NDP-80BSE-E
（853217）NDP-80BFE-E
（853224）NDP-80BPE-E
（853231）V:氟橡膠
(FKM)NDP-80BAV-E
（853208）NDP-80BSV-E
（853215）NDP-80BFV-E
（853222）NDP-80BPV-E
（853229）T:聚四氟乙烯
(PTFE)NDP-80BAT-E
（853207）NDP-80BST-E
（853214）NDP-80BFT-E
（853221）NDP-80BPT-E
（853228）H:熱塑性聚醋彈性體
(TPEE)NDP-80BAH-E
（853206）NDP-80BSH-E
（853213）NDP-80BFH-E
（853220）NDP-80BPH-E
（853227）S:熱塑性聚乙烯彈性體 (TPO) NDP-80BAS-E
（853211）NDP-80BSS-E
（853218）NDP-80BFS-E
（853225）NDP-80BPS-E
（853232）接液部材質 球閥 與膜片材質相同 閥座 NDP-80BAT-E:A5056
其他：與膜片材質相同NDP-80BST-E:SUS316
其他：與膜片材質相同NDP-80BFT-E:SUS316
其他：與膜片材質相同PP 閥體 與本體材質相同（一體型） 中心盤 A5056 SUS316 SS400 PP-GF
SCS13
（內芯材料）規格 口徑 3″（80mm） 材料連接 吸入口 JIS法蘭
10K 80A
相當Rc3 JIS法蘭
10K 80A
相當吐出口 空氣連接 供氣口 Rc 3/4（供排氣口共用）※1 排氣口 供氣壓力 0.2～0.7MPa ※2 最高吐出壓力 0.7MPa 吐出量/工作周期 PTFE膜片：3.8 L ※3
其他膜片：8.5 L ※3最大吐出量 PTFE膜片：460 L/min ※4
其他膜片：650 L/min ※4PTFE膜片：430 L/min ※4
其他膜片：610 L/min ※4最大空氣消耗量 4500L/min（ANR） 固體顆粒最大尺寸 最大10mm 最大自吸高度 NDP-80B□T-E:3 m
其他：5 m凈重 64.0kg 101.0kg 111.0kg 63.0kg
※1從供氣閥（電磁閥等）到泵的配管長度請設為1.5m以下。 若從供氣閥排氣口配管至其他位置時，至排氣口未端的配管長度應為5m以下。
※2根據使用條件的變化而不同。
※3吐出量僅作參考，根據具體使用條件可能會有所不同。
※4最大吐出量僅作參考，為了有效使用膜片和其他耗材請根據所需條件選擇高于所需條件（1.5倍以上）的泵。
尺寸圖和性能曲線
