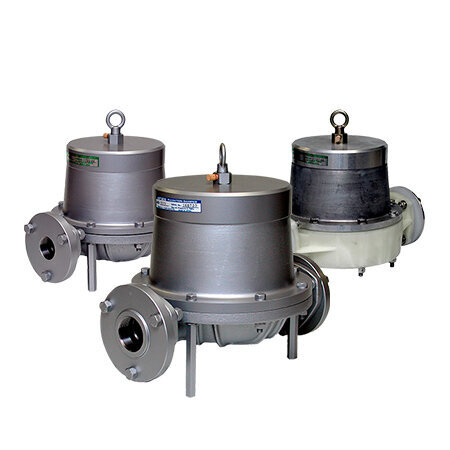

日本YAMADA雅瑪達-脈沖減震器 AD-40系列AD-40AC
可抑制脈沖并防止設備因此而損壞的減震器！
NDP系列專用脈沖減震器。
安裝在泵的吐出側，以減少泵運行時產生的脈沖。
■主要用途
防止管道振動，保護過濾器，抑制液體脈沖，與流量計組合的計量泵等。
特征
■安裝示意圖
[注]
1．請將減振器設置在距離泵出口1m 以內。設置在管道末端將沒有效果。
2．請在減振器的空氣進口前，裝上與泵不同的減壓閥進行調整。
3．AD減振器由于脈沖情況的不同，空氣消耗量也會不同。
4．由于使用了和泵相同的膜片，也同樣有定期點檢，提前更換的必要。
5．如果沒有背壓，減振器將不會發生作用。最低需要0.1 MPa 的背壓。
規格
泵體材料 A:鋁合金
（ADC12）S:不銹鋼
(SCS14)F: 鑄鐵
(FC250)P:玻纖增強聚丙烯(PP-GF) 膜片材質 C: 氯丁橡膠
(CR)AD-40AC
(852966)AD-40SC
(852973)AD-40FC
(852987)AD-40PC
(852980)N: 丁腈橡膠
(NBR)AD-40AN
(852967)AD-40SN
(852974)AD-40FN
(852988)AD-40PN
(852981)E:三元乙丙橡膠
(EPDM)AD-40AE
(852968)AD-40SE
(852975)AD-40FE
(852989)AD-40PE
(852982)V:氟橡膠
(FKM)AD-40AV
(852969)AD-40SV
(852976)AD-40FV
(852990)AD-40PV
(852983)T:聚四氟乙烯
(PTFE)AD-40AT
(852970)AD-40ST
(852977)AD-40FT
(852991)AD-40PT
(852984)H:熱塑性聚醋彈性體
(TPEE)AD-40AH
(852971)AD-40SH
(852978)AD-40FH
(852992)AD-40PH
(852985)S: 熱塑性聚乙烯彈性體
(TPO)AD-40AS
(852972)AD-40SS
(852979)AD-40FS
(852993)AD-40PS
(852986)規格 口徑 1·1/2″ (40 mm) 材料連接 Rc 1·1/2 空氣連接 供氣口 Rc 1/4 排氣口 Rc 1/8 供氣壓力 0～0.7MPa 最高吐出壓力 0.7MPa 凈重 10.6 kg 16.1 kg 15.4kg 11.4 kg
尺寸圖和性能曲線
