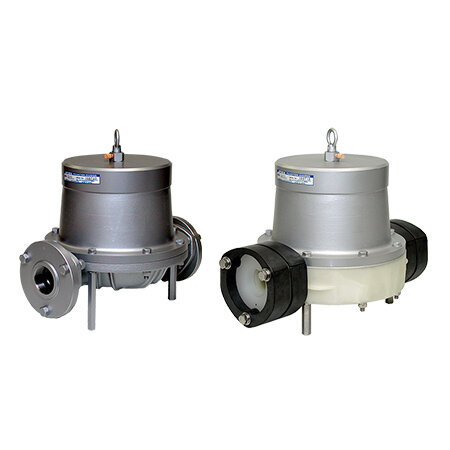

日本YAMADA雅瑪達-脈沖減震器 AD-50系列AD-50AC
可抑制脈沖并防止設備因此而損壞的減震器！
NDP系列專用脈沖減震器。
安裝在泵的吐出側，以減少泵運行時產生的脈沖。
■主要用途
防止管道振動，保護過濾器，抑制液體脈沖，與流量計組合的計量泵等。
特征
■安裝示意圖
[注]
1．請將減振器設置在距離泵出口1m 以內。設置在管道末端將沒有效果。
2．請在減振器的空氣進口前，裝上與泵不同的減壓閥進行調整。
3．AD減振器由于脈沖情況的不同，空氣消耗量也會不同。
4．由于使用了和泵相同的膜片，也同樣有定期點檢，提前更換的必要。
5．如果沒有背壓，減振器將不會發生作用。最低需要0.1 MPa 的背壓。
規格
泵體材料 A:鋁合金
（ADC12）S:不銹鋼
(SCS14)F: 鑄鐵
(FC250)P:玻纖增強聚丙烯(PP-GF) 膜片材質 C: 氯丁橡膠
(CR)AD-50AC
(852994)AD-50SC
(853001)AD-50FC
(853014)AD-50PC
(853008)N: 丁腈橡膠
(NBR)AD-50AN
(852995)AD-50SN
(853002)AD-50FN
(853015)AD-50PN
(853009)E:三元乙丙橡膠
(EPDM)AD-50AE
(852996)AD-50SE
(853003)AD-50FE
(853016)AD-50PE
(853010)V:氟橡膠
(FKM)AD-50AV
(852997)AD-50SV
(853004)AD-50FV
(853017)AD-50PV
(853011)T:聚四氟乙烯
(PTFE)AD-50AT
(852998)AD-50ST
(853005)AD-50FT
(853018)AD-50PT
(852933)H:熱塑性聚醋彈性體
(TPEE)AD-50AH
(852999)AD-50SH
(853006)AD-50FH
(853019)AD-50PH
(853012)S: 熱塑性聚乙烯彈性體
(TPO)AD-50AS
(853000)AD-50SS
(853007)AD-50FS
(853020)AD-50PS
(853013)規格 口徑 2″ (50 mm) 材料連接 Rc 2 空氣連接 供氣口 Rc 1/4 排氣口 Rc 1/8 供氣壓力 0～0.7MPa 最高吐出壓力 0.7MPa 凈重 16.9 kg 25.3 kg 24.3kg 16.5 kg
尺寸圖和性能曲線
