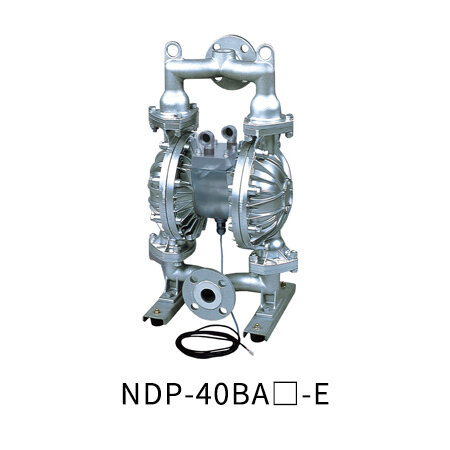

日本YAMADA雅瑪達-隔膜泵 NDP-40-E系列 (電子信號換向系列)
結構簡單、維護方便。
該型號內置高頻發信型行程傳感器。
該泵通過傳感器控制電磁閥來工作。
完全自吸式，無需引水，可高效輸送流體。
NDP-40-E 系列的標稱口徑為1·1/2″ (40 mm)，最大吐出量約為280L/min。
最大可通過固體顆粒尺寸7mm或更小。
※NDP-E系列為非防爆型。 該系列是定制產品，詳情請與我司營業窗口聯系。
■主要用途
向壓濾機供給油墨，顏料的輸送，脫模劑的循環及噴灑，工廠廢水、廢油的抽出，向滾涂機供給涂料，粘土、釉料的輸送，供給油、冷卻液、涂料等。
特征
■內置高頻發信型行程傳感器型號
傳感器可感應到膜片的行程末端，將信號傳遞給泵控制器。
■傳感器控制
傳感器控制 = 穩定的往復運動 通過接近開關感應到膜片的行程位置，并將該信號反饋到泵的控制器處，控制中心排氣型3位5通電磁閥進行換向。 通過與計數器連接可實現行程管理 通過計算中心桿往復的次數，可以確定何時需要更換零件。
規格
泵體材質 A: 鋁合金
(ADC12/AC4C-T6)S:不銹鋼（SCS14） F: 鑄鐵
（FC250）P:玻纖增強聚丙烯
（PP-GF）膜片材質 C: 氯丁橡膠
(CR)NDP-40BAC-E
（853153）NDP-40BSC-E
（853160）NDP-40BFC-E
（853167）NDP-40BPC-E
（853174）N: 丁腈橡膠
(NBR)NDP-40BAN-E
（853149）NDP-40BSN-E
（853156）NDP-40BFN-E
（853163）NDP-40BPN-E
（853170）E:三元乙丙橡膠
(EPDM)NDP-40BAE-E
（853154）NDP-40BSE-E
（853161）NDP-40BFE-E
（853168）NDP-40BPE-E
（853175）V:氟橡膠
(FKM)NDP-40BAV-E
（853152）NDP-40BSV-E
（853159）NDP-40BFV-E
（853166）NDP-40BPV-E
（853173）T:聚四氟乙烯
(PTFE)NDP-40BAT-E
（853151）NDP-40BST-E
（853158）NDP-40BFT-E
（853165）NDP-40BPT-E
（853172）H:熱塑性聚醋彈性體
(TPEE)NDP-40BAH-E
（853150）NDP-40BSH-E
（853157）NDP-40BFH-E
（853164）NDP-40BPH-E
（853171）S:熱塑性聚乙烯彈性體 (TPO) NDP-40BAS-E
（853155）NDP-40BSS-E
（853162）NDP-40BFS-E
（853169）NDP-40BPS-E
（853176）接液部材質 球閥 與膜片材質相同 閥座 NDP-40BAT-E:A5056
其他：與膜片材質相同NDP-40BST-E:SUS316
其他：與膜片材質相同NDP-40BFT-E:SUS316
其他：與膜片材質相同PP 閥體 與膜片材質相同 中心盤 A5056 SUS316 SS400 PP-GF
SCS13
（內芯材料）規格 口徑 1·1/2″（40 mm） 液體連接 吸入口 JIS法蘭
10K40A相當Rc 1·1/2 JIS法蘭
10K40A相當吐出口 空氣連接 供氣口 Rc 1/2 x 2
（共用供排氣口）※1排氣口 供氣壓力 0.2～0.7MPa ※1 最高吐出壓力 0.7MPa 吐出量/工作周期 氟橡膠：1.4L ※3
其他膜片：2.8L ※3最大吐出量 氟橡膠膜片：230L/M ※4
其他膜片：280L/M ※4氟橡膠膜片：
200L/M ※4
其他膜片：270L/M ※4最大空氣消耗量 氟橡膠膜片：3000L/M(ANR)
其他膜片：2000L/M(ANR)2000L/M(ANR) 固體顆粒最大尺寸 最大 7mm 最大自吸高度 NDP-40B□T-E： 3m
其他： 5m凈重 28.0kg 39.0 kg 59.0 kg 26.0kg
※1從供氣閥（電磁閥等）到泵的配管長度請設為1.5m以下。 若從供氣閥排氣口配管至其他位置時，至排氣口未端的配管長度應為5m以下。
※2根據使用條件的變化而不同。
※3吐出量僅作參考，根據具體使用條件可能會有所不同。
※4最大吐出量僅作參考，為了有效使用膜片和其他耗材請根據所需條件選擇高于所需條件（1.5倍以上）的泵。
尺寸圖和性能曲線
