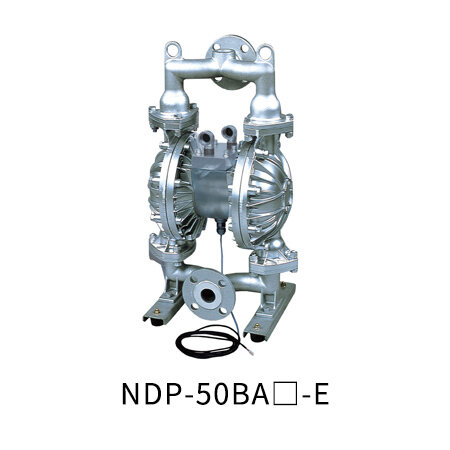

日本YAMADA雅瑪達-隔膜泵 NDP-50-E系列 (電子信號換向系列)
結構簡單、維護方便。
該型號內置高頻發信型行程傳感器。
該隔膜泵通過傳感器控制電磁閥來工作。
完全自吸式，無需引水，可高效輸送流體。
NDP-50-E 系列的標稱口徑為 2″ (50 mm)，最大吐出量約為500L/min。
最大可通過固體顆粒尺寸8mm或更小。
※NDP-E系列為非防爆型。 該系列是定制產品，詳情請與我司營業窗口聯系。
■主要用途
脫模劑，涂覆材料，油墨和顏料的輸送，脫模劑的循環和噴涂，抽出工廠廢水和廢油，向滾涂機供應油漆，粘土和釉料的輸送，供應油、冷卻液、油漆等。
特征
■內置高頻發信型行程傳感器型號
傳感器可感應到膜片的行程末端，將信號傳遞給泵控制器。
■傳感器控制
傳感器控制 = 穩定的往復運動 通過接近開關感應到膜片的行程位置，并將該信號反饋到泵的控制器處，控制中心排氣型3位5通電磁閥進行換向。 通過與計數器連接可實現行程管理 通過計算中心桿往復的次數，可以確定何時需要更換零件。
規格
泵體材質 A: 鋁合金
(ADC12/AC4C-T6)S:不銹鋼（SCS14） F: 鑄鐵
（FC250）P:玻纖增強聚丙烯
（PP-GF）膜片材質 C: 氯丁橡膠
(CR)NDP-50BAC-E
（853181）NDP-50BSC-E
（853188）NDP-50BFC-E
（853195）NDP-50BPC-E
（853202）N: 丁腈橡膠
(NBR)NDP-50BAN-E
（853177）NDP-50BSN-E
（853184）NDP-50BFN-E
（853191）NDP-50BPN-E
（853198）E:三元乙丙橡膠
(EPDM)NDP-50BAE-E
（853182）NDP-50BSE-E
（853189）NDP-50BFE-E
（853196）NDP-50BPE-E
（853203）V:氟橡膠
(FKM)NDP-50BAV-E
（853180）NDP-50BSV-E
（853187）NDP-50BFV-E
（853194）NDP-50BPV-E
（853201）T:聚四氟乙烯
(PTFE)NDP-50BAT-E
（853179）NDP-50BST-E
（853186）NDP-50BFT-E
（853193）NDP-50BPT-E
（853200）H:熱塑性聚醋彈性體
(TPEE)NDP-50BAH-E
（853178）NDP-50BSH-E
（853185）NDP-50BFH-E
（853192）NDP-50BPH-E
（853199）S:熱塑性聚乙烯彈性體 (TPO) NDP-50BAS-E
（853183）NDP-50BSS-E
（853190）NDP-50BFS-E
（853197）NDP-50BPS-E
（853204）接液部材質 球閥 與膜片材質相同 閥座 NDP-50BAT-E:A5056
其他：與膜片材料相同NDP-50BST-E:SUS316
其他：與膜片材質相同NDP-50BFT-E:SUS316
其他：與膜片材質相同PP 閥體 與本體材質相同（一體型） 中心盤 A5056 SUS316 SS400 PP-GF
SCS13
（內芯材料）規格 口徑 2″（50mm） 材料連接 吸入口 JIS法蘭
10K 50A相當Rc2 JIS法蘭
10K 50A相當吐出口 空氣連接 供氣口 Rc 1/2 x 2（供排氣口共用）※1 排氣口 供氣壓力 0.2～0.7MPa ※2 最高吐出壓力 0.7MPa 吐出量/工作周期 PTFE膜片：2.1 L
其他膜片：4.3 L ※3最大吐出量 PTFE膜片：430 L/min ※4
其他膜片：500 L/min ※4PTFE膜片：360 L/min ※4
其他膜片：490 L/min ※4最大空氣消耗量 PTFE膜片：4500 L/min
其他膜片：4000 L/min固體顆粒最大尺寸 最大8mm 最大自吸高度 NDP-50B□T-E:3 m
其他：5 m凈重 36.0kg 53.0kg 64.0kg 34.0kg
※1從供氣閥（電磁閥等）到泵的配管長度請設為1.5m以下。 若從供氣閥排氣口配管至其他位置時，至排氣口未端的配管長度應為5m以下。
※2根據使用條件的變化而不同。
※3吐出量僅作參考，根據具體使用條件可能會有所不同。
※4最大吐出量僅作參考，為了有效使用膜片和其他耗材請根據所需條件選擇高于所需條件（1.5倍以上）的泵。
尺寸圖和性能曲線
