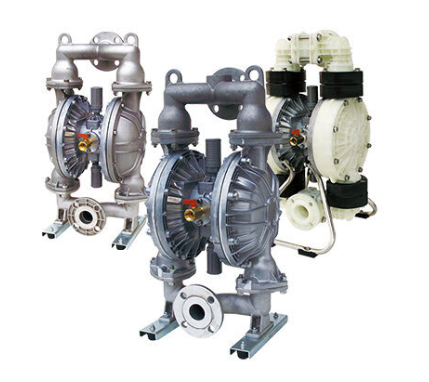

日本YAMADA雅瑪達-隔膜泵 NDP-H40 H系列 (機械換向系列)
業界最高的吐出壓力！
安全設計，本質防爆。采用可低速運行和高壓輸出的機械式空氣切換閥。
非常適合壓濾機、循環操作和噴霧供給泵。
完全自吸式，無需引水，可高效輸送流體。
安全結構不需要防爆措施，因此可以在任何地方使用。
NDP-H40 系列的標稱口徑為1·1/2″ (40 mm)，最大吐出量約為370L/min。
最大可通過固體顆粒尺寸7mm或更小。
■主要用途
供給壓濾機，脫模劑循環、噴灑，抽出工廠廢水、廢油，供給油、冷卻液、油漆等。
特征
■適用于高壓輸出和低速運行
最高吐出壓力0.85MPa，即使在低速運行時也能保持行程的穩定。
■運轉壓力范圍更廣
即使空氣供給不穩定，也可通過超低壓啟動，使輸送材料的負擔抑制到最小限度。
■更節能
壓力損耗低，實現了最大壓力的輸送。
■機械切換
可實現低壓、低速運行和高壓輸出 基于機械結構的空氣切換閥，能使行程更加穩定。
規格
泵體材質 A: 鋁合金
(ADC12/AC4C-T6)S:不銹鋼（SCS14） F: 鑄鐵
（FC250）P:玻纖增強聚丙烯
（PP-GF）膜片材質 C: 氯丁橡膠
(CR)NDP-H40BAC
（854331）NDP-H40BSC
（854347）NDP-H40BFC
（854370）NDP-H40BPC
（854386）N: 丁腈橡膠
(NBR)NDP-H40BAN
（854332）NDP-H40BSN
（854348）NDP-H40BFN
（854371）NDP-H40BPN
（854387）E:三元乙丙橡膠
(EPDM)NDP-H40BAE
（854333）NDP-H40BSE
（854349）NDP-H40BFE
（854372）NDP-H40BPE
（854388）V:氟橡膠
(FKM)NDP-H40BAV
（854334）NDP-H40BSV
（854350）NDP-H40BFV
（854373）NDP-H40BPV
（854389）T:聚四氟乙烯
(PTFE)NDP-H40BAT
（854335）NDP-H40BST
（854351）NDP-H40BFT
（854374）NDP-H40BPT
（854390）H:熱塑性聚醋彈性體
(TPEE)NDP-H40BAH
（854336）NDP-H40BSH
（854352）NDP-H40BFH
（854375）NDP-H40BPH
（854391）S:熱塑性聚乙烯彈性體 (TPO) NDP-H40BAS
（854337）NDP-H40BSS
（854353）NDP-H40BFS
（854376）NDP-H40BPS
（854392）H/T: 熱塑性聚酯彈性體
(TPEE)NDP-H40BAH/T
（854338）NDP-H40BSH/T
（854354）NDP-H40BFH/T
（854377）NDP-H40BPH/T
（854393）接液部材質 球閥 NDP-H40B□H/T:PTFE
其他：與膜片材質相同閥座 NDP-H40BAT:A5056
其他：與膜片材質相同NDP-H40BST:SUS316
其他：與膜片材質相同NDP-H40BFT:SUS316
其他：與膜片材質相同PP 閥體 與本體材質相同（一體型） 中心盤 A5056 SUS316 SS400 PP-GF
SCS13
（內芯材料）規格 口徑 1·1/2″（40mm） 材料連接 吸入口 JIS法蘭
10K 40A相當Rc 1·1/2 JIS法蘭
10K 40A相當吐出口 空氣連接 供氣口 Rc 1/2（含空氣閥） 排氣口 Rc 3/4（含消音器） 供氣壓力 NDP-H40B□T:0.15～0.7 MPa ※1
其他：0.1～0.85 MPa ※1NDP-H40BPT:
0.15～0.7 MPa ※1
其他：
0.1～0.7 MPa ※1最高吐出壓力 NDP-H40B□T:0.7MPa
其他：0.85MPa0.7MPa 吐出量/工作周期 PTFE膜片：0.9 L ※2
其他膜片：2.3 L ※2最大吐出量 PTFE膜片：270 L/min ※3
其他膜片：370 L/min ※3PTFE膜片：
250 L/min ※3
其他膜片：320 L/min ※3最大空氣消耗量 PTFE膜片：4000 L/min (ANR)
其他膜片：4500 L/min (ANR)固體顆粒最大尺寸 最大7mm 最大自吸高度 NDP-H40B□T:3 m
其他：5 m凈重 NDP-H40BAT:
24.5kg
其他：26.0kgNDP-H40BST:
40.0kg
其他：41.3kgNDP-H40BFT:
42.8kg
其他：
44.0kg24.0kg
※1根據使用條件的變化而不同。
※2吐出量僅作參考，根據具體使用條件可能會有所不同。
※3最大吐出量僅作參考，為了有效使用膜片和其他耗材請根據所需條件選擇高于所需條件（1.5倍以上）的泵。
