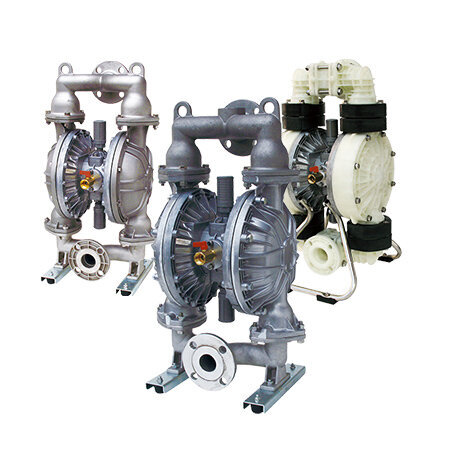

日本YAMADA雅瑪達-隔膜泵 NDP-H50 H系列 (機械換向系列)
業界最高的吐出壓力！
安全設計，本質防爆。采用可低速運行和高壓輸出的機械式空氣切換閥。
非常適合壓濾機、循環操作和噴霧供給泵。
完全自吸式，無需引水，可高效輸送流體。
安全結構不需要防爆措施，因此可以在任何地方使用。
NDP-H50 系列的標稱口徑為 2″ (50 mm)，最大吐出量約為460L/min。
最大可通過固體顆粒尺寸8mm或更小。
■主要用途
脫模劑和涂層劑的應用，脫模劑的循環和噴涂，抽出工廠廢水和廢油，供應油、冷卻液、油漆等。
特征
■適用于高壓輸出和低速運行
最高吐出壓力0.85MPa，即使在低速運行時也能保持行程的穩定。
■運轉壓力范圍更廣
即使空氣供給不穩定，也可通過超低壓啟動，使輸送材料的負擔抑制到最小限度。
■更節能
壓力損耗低，實現了最大壓力的壓送。
■機械切換
可實現低壓、低速運行和高壓輸出 基于機械結構的空氣切換閥，能使行程更加穩定。
規格
泵體材質 A: 鋁合金
(ADC12/AC4C-T6)S:不銹鋼（SCS14） F: 鑄鐵
（FC250）P:玻纖增強聚丙烯
（PP-GF）膜片材質 C: 氯丁橡膠
(CR)NDP-H50BAC
（854402）NDP-H50BSC
（854418）NDP-H50BFC
（854441）NDP-H50BPC
（854457）N: 丁腈橡膠
(NBR)NDP-H50BAN
（854403）NDP-H50BSN
（854419）NDP-H50BFN
（854442）NDP-H50BPN
（854458）E:三元乙丙橡膠
(EPDM)NDP-H50BAE
（854404）NDP-H50BSE
（854420）NDP-H50BFE
（854443）NDP-H50BPE
（854459）V:氟橡膠
(FKM)NDP-H50BAV
（854405）NDP-H50BSV
（854421）NDP-H50BFV
（854444）NDP-H50BPV
（854460）T:聚四氟乙烯
(PTFE)NDP-H50BAT
（854406）NDP-H50BST
（854422）NDP-H50BFT
（854445）NDP-H50BPT
（854461）H:熱塑性聚醋彈性體
(TPEE)NDP-H50BAH
（854407）NDP-H50BSH
（854423）NDP-H50BFH
（854446）NDP-H50BPH
（854462）S:熱塑性聚乙烯彈性體 (TPO) NDP-H50BAS
（854408）NDP-H50BSS
（854424）NDP-H50BFS
（854447）NDP-H50BPS
（854463）H/T: 熱塑性聚酯彈性體
(TPEE)NDP-H50BAH/T
（854409）NDP-H50BSH/T
（854425）NDP-H50BFH/T
（854448）NDP-H50BPH/T
（854464）接液部材質 球閥 NDP-H50B□H/T:PTFE
其他：與膜片材質相同閥座 NDP-H50BAT:A5056
其他：與膜片材料相同NDP-H50BST:SUS316
其他：與膜片材質相同NDP-H50BFT:SUS316
其他：與膜片材質相同PP 閥體 與本體材質相同（一體型） 中心盤 A5056 SUS316 SS400 PP-GF
SCS13
（內芯材料）規格 口徑 2″（50mm） 材料連接 吸入口 JIS法蘭
10K 50A相當Rc 2 JIS法蘭
10K 50A相當吐出口 空氣連接 供氣口 Rc 3/4（含空氣閥） 排氣口 Rc 3/4（含消音器） 供氣壓力 NDP-H50B□T: 0.15～0.7 MPa ※1
其他：0.1～0.85 MPa ※1NDP-H50BPT:
0.15～0.7 MPa ※1
其他：
0.1～0.7 MPa ※1最高吐出壓力 NDP-H50B□T:0.7MPa
其他：0.85MPa0.7MPa 吐出量/工作周期 PTFE膜片：1.3 L ※2
其他膜片：3.5 L ※2最大吐出量 PTFE膜片：340 L/min ※3
其他膜片：460 L/min ※3PTFE膜片：
320 L/min ※3
其他膜片：460 L/min ※3最大空氣消耗量 PTFE膜片：4000 L/min (ANR)
其他膜片：4500 L/min (ANR)PTFE膜片：4500 L/min (ANR)
其他膜片：4000 L/min (ANR)固體顆粒最大尺寸 最大8mm 最大自吸高度 NDP-H50B□T:3 m
其他：5 m凈重 NDP-H50BAT:
33.5kg
其他：35.2kgNDP-H50BST:
54.0kg
其他：57.5kgNDP-H50BFT:
58.5kg
其他：
62.0kgNDP-H50BPT:
32.5kg
其他：
34.0kg
※1樹脂制泵體型號的最大供給氣壓取決于液體溫度。
※2吐出量僅作參考，根據具體使用條件可能會有所不同。
※3最大吐出量僅作參考，為了有效使用膜片和其他耗材請根據所需條件選擇高于所需條件（1.5倍以上）的泵。
尺寸圖和性能曲線
