日本YAMADA雅瑪達-隔膜泵 NDP-H80 H系列 (機械換向系列)
業界最高的吐出壓力！
安全設計，本質防爆。采用可低速運行和高壓輸出的機械式空氣切換閥。
非常適合壓濾機、循環操作和噴霧供給泵。
完全自吸式，無需引水，可高效輸送流體。
安全結構不需要防爆措施，因此可以在任何地方使用。

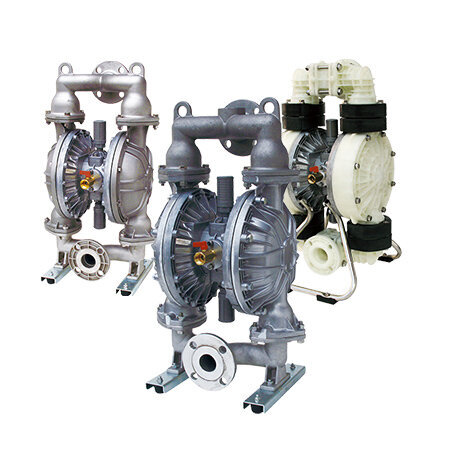

NDP-H80 系列的標稱口徑為 3″ (80 mm)，最大吐出量約為610L/min。
最大可通過固體顆粒尺寸10mm或更小。
■主要用途
脫模劑的循環和噴涂、工廠廢水和廢油的抽吸，供應油、冷卻液、油漆等。
特征
■適用于高壓輸出和低速運行
最高吐出壓力0.85MPa，即使在低速運行時也能保持行程的穩定。
■運轉壓力范圍更廣
即使空氣供給不穩定，也可通過超低壓啟動，使輸送材料的負擔抑制到最小限度。
■更節能
壓力損耗低，實現了最大壓力的壓送。
■機械切換
可實現低壓、低速運行和高壓輸出 基于機械結構的空氣切換閥，能使行程更加穩定。
規格
泵體材質 A: 鋁合金
(ADC12/AC4C-T6)S：不銹鋼（SCS14） F: 鑄鐵
（FC250）P:玻纖增強聚丙烯
（PP-GF）膜片材質 C: 氯丁橡膠
(CR)NDP-H80BAC
（854483）NDP-H80BSC
（854499）NDP-H80BFC
（854522）NDP-H80BPC
（854538）N: 丁腈橡膠
(NBR)NDP-H80BAN
（854484）NDP-H80BSN
（854500）NDP-H80BFN
（854523）NDP-H80BPN
（854539）E:三元乙丙橡膠(EPDM) NDP-H80BAE
（854485）NDP-H80BSE
（854501）NDP-H80BFE
（854524）NDP-H80BPE
（854540）V:氟橡膠
(FKM)NDP-H80BAV
（854486）NDP-H80BSV
（854502）NDP-H80BFV
（854525）NDP-H80BPV
（854541）T:聚四氟乙烯(PTFE) NDP-H80BAT
（854487）NDP-H80BST
（854503）NDP-H80BFT
（854526）NDP-H80BPT
（854542）H:熱塑性聚醋彈性體 (TPEE) NDP-H80BAH
（854488）NDP-H80BSH
（854504）NDP-H80BFH
（854527）NDP-H80BPH
（854543）S:熱塑性聚乙烯彈性體 (TPO) NDP-H80BAS
（854489）NDP-H80BSS
（854505）NDP-H80BFS
（854528）NDP-H80BPS
（854544）H/T: 熱塑性聚酯彈性體(TPEE) NDP-H80BAH/T
（854490）NDP-H80BSH/T
（854506）NDP-H80BFH/T
（854529）NDP-H80BPH/T
（854545）接液部材質 球閥 NDP-H80B□H/T:PTFE
其他：與膜片材質相同閥座 NDP-H80BAT:A5056
其他：與膜片材質相同NDP-H80BST:SUS316
其他：與膜片材質相同NDP-H80BFT:SUS316
其他：與膜片材質相同PP 閥體 與隔膜材質相同 中心盤 A5056 SUS316 SS400 PP-GF
SCS13
（內芯材料）規格 口徑 3″（80mm） 材料連接 吸入口 JIS法蘭10K 80A相當 Rc3 JIS法蘭
10K 80A相當吐出口 空氣連接 供氣口 Rc 3/4（含空氣閥） 排氣口 Rc 3/4（含消音器） 供氣壓力 NDP-H80B□T: 0.15～0.7 MPa ※1
其他：0.1～0.85 MPa ※1NDP-H80BPT:
0.15～0.7 MPa ※1
其他：
0.1～0.7 MPa ※1最高吐出壓力 NDP-H80B□T:0.7MPa
其他：0.85MPa0.7MPa 吐出量/工作周期 PTFE膜片：3.1 L ※2
其他膜片：6.4 L ※2最大吐出量 PTFE膜片:360 L/min ※3
其他膜片:590 L/min ※3PTFE膜片:
360 L/min ※3
其他膜片：
610 L/min ※3最大空氣消耗量 5000L/min（ANR） 固體顆粒最大尺寸 最大10mm 最大自吸高度 NDP-H80B□T:3 m
其他：5 m凈重 NDP-H80BAT:
59.2kg
其他：
61.7kgNDP-H80BST:
91.4kg
其他：
99.0kgNDP-H80BFT:
101.0kg
其他：
109.0 kgNDP-H80BPT:
65.5kg
其他：
67.5kg
※1樹脂制泵體型號的最大供給氣壓取決于液體溫度。
※2吐出量僅作參考，根據具體使用條件可能會有所不同。
※3最大吐出量僅作參考，為了有效使用膜片和其他耗材請根據所需條件選擇高于所需條件（1.5倍以上）的泵。
尺寸圖和性能曲線
