日本sanki產機振動盤底座-夾具和聯軸器夾緊螺母 SCN 型
● 更高的靈敏度性能帶來可靠的可靠性。 SCN卡箍螺母，功能齊全
工業機械的SCN夾緊螺母具有出色的鎖緊力，即使在振動等障礙物下也能發揮可靠的功能。 此外，簡單的結構允許微調，因此可以根據應用進行安裝。
● 優異的鎖緊力，高精度功能

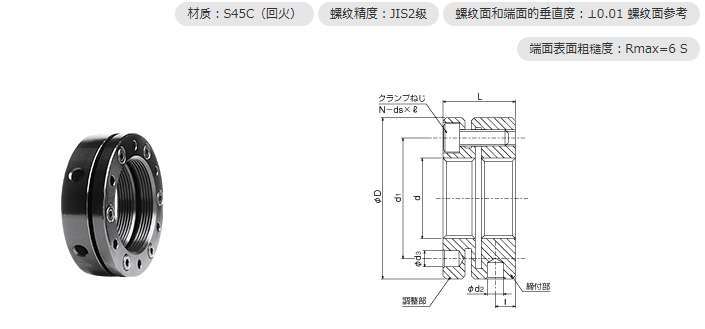

SCN夾緊螺母由一個在旋轉中心對稱的單個元件組成。 如圖所示，內槽分為螺母擰緊部分和調節部分，外圓周上還加工了單個槽，因此在軸向方向上具有有效彈性。
此外，根據螺母的尺寸，在螺距圓上以相等的間隔安裝3~6個六角內六角內六角內 通過擰緊該螺栓，可以使螺母的擰緊和調節部分在軸向上拉近，并且可以調整或移除螺母和主軸之間的螺釘側翼的間隙。 （螺母外圓周上有一個鉤扳手孔，前面有一個銷扳手孔。 ）
| 指定 | D 毫米 | d1 毫米 | d2 毫米 | d3 毫米 | 長 mm | 長 mm | d2和 d3孔 數 | 卡箍螺絲 | 質量 g | 鉤扳手尺寸 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCN尺寸 d×螺距 mm | 螺桿尺寸 （dS×l） | 單元 數 （N） | 擰 緊扭矩 （MSN ·米 | |||||||||
| 10×1.0 | 26 | 17 | 3 | 3.2 | 15 | 3 | 3 | M3×10型 | 3 | 2.0 | 33 | 25-28 |
| 12×1.5 | 28 | 19 | 3 | 3.2 | 15 | 3 | 3 | M3×10型 | 3 | 2.0 | 37 | 25-28 |
| 14×1.5 | 34 | 23 | 4 | 4.2 | 16 | 3 | 3 | M4×10系列 | 3 | 2.9 | 64 | 34-36 |
| 16×1.5 | 36 | 25 | 4 | 4.2 | 18 | 3.5 | 4 | M4×12型 | 4 | 2.9 | 80 | 34-36 |
| 18×1.5 | 38 | 27 | 4 | 4.2 | 18 | 3.5 | 4 | M4×12型 | 4 | 2.9 | 87 | 34-36 |
| 20×1.5 | 40 | 30 | 4 | 4.2 | 18 | 5 | 4 | M4×12型 | 4 | 2.9 | 107 | 40-42 |
| 22×1.5 | 40 | 30 | 4 | 4.2 | 18 | 5 | 4 | M4×12型 | 4 | 2.9 | 100 | 40-42 |
| 24×1.5 | 42 | 33 | 4 | 4.2 | 18 | 5 | 4 | M4×12型 | 4 | 2.9 | 107 | 40-42 |
| 25×1.5 | 45 | 35 | 5 | 4.2 | 20 | 6.5 | 4 | M4×12型 | 4 | 2.9 | 107 | 45-50 |
| 26×1.5 | 45 | 35 | 5 | 4.2 | 20 | 6.5 | 4 | M4×12型 | 4 | 2.9 | 137 | 45-50 |
| 指定 | D 毫米 | d1 毫米 | d2 毫米 | d3 毫米 | 長 mm | 長 mm | d2和 d3孔 數 | 卡箍螺絲 | 質量 g | 鉤扳手尺寸 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCN尺寸 d×螺距 mm | 螺桿尺寸 （dS×l） | 單元 數 （N） | 擰 緊扭矩 （MSN ·米 | |||||||||
| 28×1.5 | 46 | 37 | 5 | 4.2 | 20 | 6.5 | 4 | M4×12型 | 4 | 2.9 | 136 | 45-50 |
| 30×1.5 | 48 | 39 | 5 | 4.2 | 20 | 6.5 | 4 | M4×12型 | 4 | 2.9 | 141 | 45-50 |
| 32×1.5 | 50 | 41 | 5 | 4.2 | 22 | 7 | 4 | M4×16型 | 4 | 2.9 | 163 | 45-50 |
| 35×1.5 | 53 | 44 | 5 | 4.2 | 22 | 7 | 4 | M4×16型 | 4 | 2.9 | 175 | 52-55 |
| 38×1.5 | 58 | 48 | 5 | 4.2 | 22 | 7 | 4 | M4×16型 | 4 | 2.9 | 212 | 58-62 |
| 40×1.5 | 58 | 48 | 5 | 4.2 | 22 | 7 | 4 | M4×16型 | 4 | 2.9 | 195 | 58-62 |
| 42×1.5 | 60 | 51 | 5 | 4.2 | 22 | 7 | 4 | M4×16型 | 4 | 2.9 | 204 | 58-62 |
| 45×1.5 | 68 | 56 | 6 | 4.2 | 22 | 7 | 6 | M4×16型 | 6 | 2.9 | 288 | 68-75 |
| 48×1.5 | 68 | 58 | 6 | 4.2 | 25 | 9 | 6 | M4×18型 | 6 | 2.9 | 294 | 68-75 |
| 50×1.5 | 70 | 60 | 6 | 4.2 | 25 | 9 | 6 | M4×18型 | 6 | 2.9 | 303 | 68-75 |
| 指定 | D 毫米 | d1 毫米 | d2 毫米 | d3 毫米 | 長 mm | 長 mm | d2和 d3孔 數 | 卡箍螺絲 | 質量 g | 鉤扳手尺寸 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCN尺寸 d×螺距 mm | 螺桿尺寸 （dS×l） | 單元 數 （N） | 擰 緊扭矩 （MSN ·米 | |||||||||
| 52×1.5 | 72 | 62 | 6 | 4.2 | 25 | 9 | 6 | M4×18型 | 6 | 2.9 | 314 | 68-75 |
| 55×1.5 | 75 | 65 | 6 | 4.2 | 25 | 9 | 6 | M4×18型 | 6 | 2.9 | 327 | 68-75 |
| 58×1.5 | 82 | 70 | 6 | 5.2 | 26 | 9 | 6 | M5×18型 | 6 | 6 | 446 | 80-90 |
| 60×1.5 | 84 | 72 | 6 | 5.2 | 26 | 9 | 6 | M5×18型 | 6 | 6 | 479 | 80-90 |
| 62×1.5 | 86 | 74 | 6 | 5.2 | 28 | 10 | 6 | M5×20型 | 6 | 6 | 505 | 80-90 |
| 65×1.5 | 88 | 76 | 6 | 5.2 | 28 | 10 | 6 | M5×20型 | 6 | 6 | 500 | 80-90 |
| 68×1.5 | 95 | 82 | 8 | 5.2 | 28 | 9 | 6 | M5×20型 | 6 | 6 | 625 | 95-100 |
| 70×1.5 | 95 | 82 | 8 | 5.2 | 28 | 9 | 6 | M5×20型 | 6 | 6 | 586 | 95-100 |
| 72×1.5 | 98 | 85 | 8 | 6.4 | 28 | 8 | 6 | M6×20型 | 6 | 10 | 626 | 95-100 |
| 75×1.5 | 100 | 87 | 8 | 6.4 | 28 | 8 | 6 | M6×20型 | 6 | 10 | 623 | 95-100 |
| 指定 | D 毫米 | d1 毫米 | d2 毫米 | d3 毫米 | 長 mm | 長 mm | d2和 d3孔 數 | 卡箍螺絲 | 質量 g | 鉤扳手尺寸 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCN尺寸 d×螺距 mm | 螺桿尺寸 （dS×l） | 單元 數 （N） | 擰 緊扭矩 （MSN ·米 | |||||||||
| 80×2.0 | 110 | 95 | 8 | 6.4 | 32 | 11 | 6 | M6×22型 | 6 | 10 | 890 | 110-115 |
| 85×2.0 | 115 | 100 | 8 | 6.4 | 32 | 11 | 6 | M6×22型 | 6 | 10 | 963 | 110-115 |
| 90×2.0 | 120 | 105 | 8 | 6.4 | 32 | 11 | 6 | M6×22型 | 6 | 10 | 1,020 | 120-130 |
| 95×2.0 | 125 | 110 | 8 | 6.4 | 32 | 11 | 6 | M6×22型 | 6 | 10 | 1,050 | 120-130 |
| 100×2.0 | 130 | 115 | 8 | 6.4 | 32 | 11 | 6 | M6×22型 | 6 | 10 | 1,100 | 120-130 |
注意： ● 標準表以外的尺寸請聯系我們。
-SCN10×0.75、12×1、15×1、17×1也可生產。
