日本sanki產機振動盤底座-夾具和聯軸器單盤SPC-01SSPC-S 規格，尺寸表型SPC-01S型SPC-02S型SPC-03S型SPC-04S型SPC-05S型規格允許扭矩 （N?m）40100180250450允許轉速（最小）-1）5,4004,5004,3004,2004,000扭轉彈簧剛度 （N·m/rad）24×10366×103150×103240×103430×103軸向彈簧常數
日本sanki產機振動盤底座-夾具和聯軸器單盤SPC-01S
| 型 | SPC-01S型 | SPC-02S型 | SPC-03S型 | SPC-04S型 | SPC-05S型 | |
|---|---|---|---|---|---|---|
規格 | 允許扭矩 （N?m） | 40 | 100 | 180 | 250 | 450 |
| 允許轉速（最?。?/span>-1） | 5,400 | 4,500 | 4,300 | 4,200 | 4,000 | |
| 扭轉彈簧剛度 （N·m/rad） | 24×103 | 66×103 | 150×103 | 240×103 | 430×103 | |
| 軸向彈簧常數 （N/mm） | 41 | 60 | 144 | 171 | 223 | |
| 容許角度位移 （°） | 1 | 1 | 1 | 1 | 1 | |
| 允許軸向位移 （mm） | ±0.8 | ±1.0 | ±1.2 | ±1.4 | ±1.6 | |
| 允許平行位移 （mm） | ― | ― | ― | ― | ― | |
| 轉動慣量 （kg·cm）2） | 3 | 6.6 | 13 | 22.6 | 63.8 | |
| 重量 （kg） | 0.7 | 1.1 | 1.7 | 2.4 | 4.5 | |

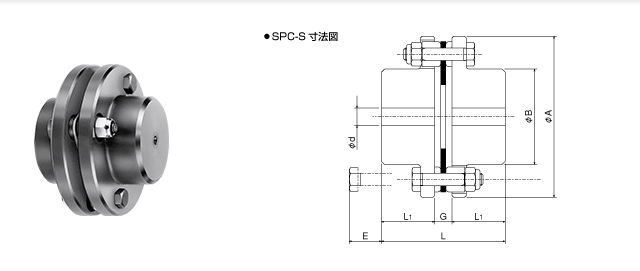

尺寸 | 法蘭外徑 （A） | 66 | 80 | 92 | 103 | 126 |
| 凸臺外徑 （B） | 33 | 46 | 51 | 61 | 71 | |
| 總長度 （L） | 58.1 | 58.6 | 64.2 | 75.2 | 91.5 | |
| 輪轂長度 （L1） | 26 | 26 | 28 | 32 | 40 | |
| 間隙 （G） | 6.1 | 6.6 | 8.2 | 11.2 | 11.5 | |
| （五） | 13.5 | 13.5 | 19 | 18 | 21 | |
| D（導向孔） | ― | ― | ― | ― | ― | |
| d（最大值） | 23 | 32 | 35 | 42 | 50 | |
| 鉸刀螺栓尺寸 | M6×30.5型 | M6×30.5型 | M8×37型 | M8×40型 | 貨號 M10×48 | |
| 鉸刀螺栓擰緊扭矩（N?m） | 9 | 9 | 22 | 22 | 42 | |
| 型 | SPC-06S型 | SPC-07S型 | SPC-08S型 | SPC-09S型 | SPC-10S型 | |
|---|---|---|---|---|---|---|
規格 | 允許扭矩 （N?m） | 800 | 1,350 | 2,200 | 3,450 | 5,200 |
| 允許轉速（最小）-1） | 3,900 | 3,900 | 3,800 | 3,600 | 3,600 | |
| 扭轉彈簧剛度 （N·m/rad） | 570×103 | 1,080×103 | 1,620×103 | 2,410×103 | 3,490×103 | |
| 軸向彈簧常數 （N/mm） | 264 | 338 | 477 | 503 | 583 | |
| 容許角度位移 （°） | 1 | 1 | 1 | 1 | 1 | |
| 允許軸向位移 （mm） | ±2.0 | ±2.5 | ±2.8 | ±3.3 | ±3.8 | |
| 允許平行位移 （mm） | ― | ― | ― | ― | ― | |
| 轉動慣量 （kg·cm）2） | 145 | 325 | 630 | 1195 | 2243 | |
| 重量 （kg） | 7.2 | 12.1 | 18.5 | 27.7 | 40.7 | |
尺寸 | 法蘭外徑 （A） | 144 | 171 | 194 | 223 | 253 |
| 凸臺外徑 （B） | 85 | 106 | 120 | 141 | 162 | |
| 總長度 （L） | 111.4 | 135.4 | 157 | 180.8 | 202.8 | |
| 輪轂長度 （L1） | 50 | 60 | 70 | 80 | 90 | |
| 間隙 （G） | 11.4 | 15.4 | 17 | 20.8 | 22.8 | |
| （五） | 17 | 12 | 15 | 10 | 10 | |
| D（導向孔） | 20 | 20 | 20 | 40 | 45 | |
| d（最大值） | 60 | 75 | 85 | 100 | 115 | |
| 鉸刀螺栓尺寸 | 貨號 M12×53 | 貨號 M14×58 | 貨號 M16×68 | 貨號 M18×73 | 貨號 M20×81 | |
| 鉸刀螺栓擰緊扭矩（N?m） | 80 | 120 | 200 | 300 | 440 | |
注意：質量和轉動慣量在導向孔時。
● 允許軸向位移為角位移為0時的值。
