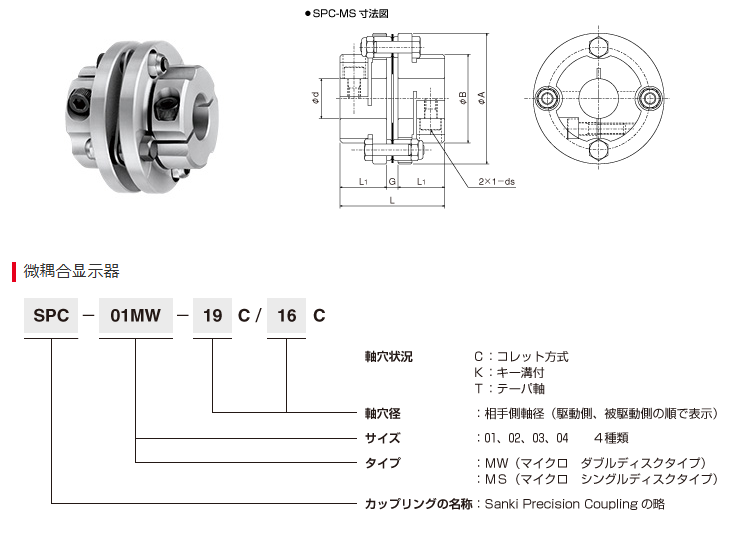

日本sanki產機-夾具和聯軸器單盤式（微型聯軸器系列）SPC-01MS
| 型 | SPC-01MS型 | SPC-02MS型 | SPC-03MS型 | SPC-04MS型 | |
|---|---|---|---|---|---|
規格 | 允許扭矩 （N?m） | 10 | 8 | 4 | 2 |
| 最大轉速（最小）-1） | 20,000 | 20,000 | 20,000 | 20,000 | |
| 扭力彈簧常數（N·cm/rad） | 150×104 | 112×104 | 630×103 | 240×103 | |
| 軸向彈簧常數 （N/mm） | 70 | 60 | 48 | 32 | |
| 容許角度位移 （°） | 1 | 1 | 1 | 1 | |
| 允許軸向位移 （mm） | ±0.8 | ±0.6 | ±0.6 | ±0.4 | |
| 允許平行位移 （mm） | ― | ― | ― | ― | |
尺寸 | 法蘭外徑 （A） | 57 | 50 | 46 | 36 |
| 凸臺外徑 （B） | 38 | 36 | 30 | 22 | |
| 總長度 （L） | 45 | 40 | 36 | 27 | |
| 輪轂長度 （L1） | 20 | 18 | 16 | 12 | |
| 間隙 （G） | 5 | 4 | 4 | 3 | |
| d（最小值） | 8 | 8 | 6 | 4 | |
| d（最大值） | 20 | 16 | 14 | 10 | |
| 鉸刀螺栓尺寸 | M5型 | M4型 | M4型 | M3型 | |
| 鉸刀螺栓擰緊扭矩（N?m） | 4 | 2 | 2 | 1 | |
| 圓盤元件內徑 | 21 | 18 | 16 | 12 | |
| 夾緊螺釘 （DS） | M5型 | M5型 | M4型 | M3型 | |
注意：允許軸向位移是角位移為0時的值。
● 軸孔直徑公差為H7。
● 配合軸直徑的推薦公差可達H7。
