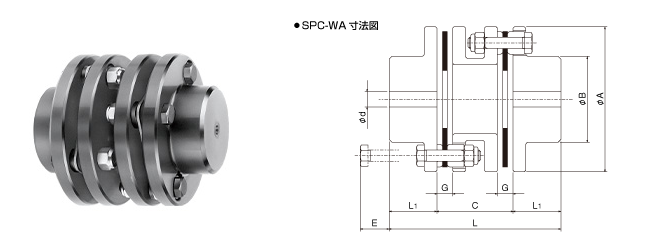

日本sanki產機振動盤底座-夾具和聯軸器雙盤SPC-01WA
| 型 | SPC-01WA | SPC-02WA | SPC-03WA | SPC-04WA | SPC-05WA | |
|---|---|---|---|---|---|---|
規格 | 允許扭矩 （N?m） | 40 | 100 | 180 | 250 | 450 |
| 允許轉速（最?。?/span>-1） | 5,400 | 4,500 | 4,300 | 4,200 | 4,000 | |
| 扭轉彈簧剛度 （N·m/rad） | 12×103 | 33×103 | 75×103 | 120×103 | 215×103 | |
| 軸向彈簧常數 （N/mm） | 20 | 30 | 72 | 85 | 111 | |
| 允許角位移（一側）（°） | 1 | 1 | 1 | 1 | 1 | |
| 允許軸向位移 （mm） | ±1.6 | ±2.0 | ±2.4 | ±2.8 | ±3.2 | |
| 允許平行位移 （mm） | 0.55 | 0.6 | 0.7 | 0.75 | 0.9 | |
| 轉動慣量 （kg·cm）2） | 5.6 | 12.6 | 24.2 | 40.8 | 116 | |
| 重量 （kg） | 1.2 | 1.8 | 2.6 | 3.6 | 6.8 | |
尺寸 | 法蘭外徑 （A） | 66 | 80 | 92 | 103 | 126 |
| 凸臺外徑 （B） | 33 | 46 | 51 | 61 | 71 | |
| 總長度 （L） | 91 | 92 | 104 | 118 | 143 | |
| 輪轂長度 （L1） | 26 | 26 | 28 | 32 | 40 | |
| 間隙 （G） | 6.1 | 6.6 | 8.2 | 11.2 | 11.5 | |
| 法蘭面之間的距離 （C） | 39 | 40 | 48 | 54 | 63 | |
| （五） | 13.5 | 13.5 | 19 | 18 | 21 | |
| D（導向孔） | ― | ― | ― | ― | ― | |
| d（最大值） | 23 | 32 | 35 | 42 | 50 | |
| 鉸刀螺栓尺寸 | M6×30.5型 | M6×30.5型 | M8×37型 | M8×40型 | 貨號 M10×48 | |
| 鉸刀螺栓擰緊扭矩（N?m） | 9 | 9 | 22 | 22 | 42 | |
| 型 | SPC-06WA | SPC-07WA | SPC-08WA | SPC-09WA | SPC-10WA型 | |
|---|---|---|---|---|---|---|
規格 | 允許扭矩 （N?m） | 800 | 1,350 | 2,200 | 3,450 | 5,200 |
| 允許轉速（最小）-1） | 3,900 | 3,900 | 3,800 | 3,600 | 3,600 | |
| 扭轉彈簧剛度 （N·m/rad） | 308×103 | 579×103 | 876×103 | 1,300×103 | 1,880×103 | |
| 軸向彈簧常數 （N/mm） | 132 | 169 | 224 | 252 | 292 | |
| 允許角位移（一側）（°） | 1 | 1 | 1 | 1 | 1 | |
| 允許軸向位移 （mm） | ±4.0 | ±5.0 | ±5.6 | ±6.6 | ±7.6 | |
| 允許平行位移 （mm） | 1 | 1.09 | 1.25 | 1.33 | 1.5 | |
| 轉動慣量 （kg·cm）2） | 235 | 503 | 998 | 1843 | 3445 | |
| 重量 （kg） | 10.5 | 16.8 | 25.7 | 37.4 | 54.5 | |
尺寸 | 法蘭外徑 （A） | 144 | 171 | 194 | 223 | 253 |
| 凸臺外徑 （B） | 85 | 106 | 120 | 141 | 162 | |
| 總長度 （L） | 169 | 198 | 229 | 257 | 289 | |
| 輪轂長度 （L1） | 50 | 60 | 70 | 80 | 90 | |
| 間隙 （G） | 11.4 | 15.4 | 17 | 20.8 | 22.8 | |
| 法蘭面之間的距離 （C） | 69 | 78 | 89 | 97 | 109 | |
| （五） | 17 | 12 | 15 | 10 | 10 | |
| D（導向孔） | 20 | 20 | 20 | 40 | 45 | |
| d（最大值） | 60 | 75 | 85 | 100 | 115 | |
| 鉸刀螺栓尺寸 | 貨號 M12×53 | 貨號 M14×58 | 貨號 M16×68 | 貨號 M18×73 | 貨號 M20×81 | |
| 鉸刀螺栓擰緊扭矩（N?m） | 80 | 120 | 200 | 300 | 440 | |
注意：質量和轉動慣量在導向孔時。
● 允許軸向位移為角位移為0時的值。
